Diager 702 là dòng mũi khoan sắt phủ titan (TiAlN) đa lớp G3, được mài toàn phần từ thép gió HSS. Lớp phủ này tạo ra một lớp cách nhiệt bảo vệ mũi khoan trước nhiệt lượng sinh ra khi khoan với tốc độ cao, đồng thời giảm ma sát, hỗ trợ đẩy phoi nhanh và duy trì lưỡi cắt sắc lâu hơn.
Đỉnh
mũi khoan dạng chia tự định tâm với góc 135°, giúp mũi tiếp xúc ổn định, không trượt ngay từ lúc bắt đầu. Rãnh xoắn kiểu S tạo dòng thoát phoi đều, phù hợp cho khoan liên tục và sâu. Dung sai đường kính h8, chuôi trụ tối đa Ø12,7 mm, thích hợp với cả khoan tay lẫn khoan bàn.

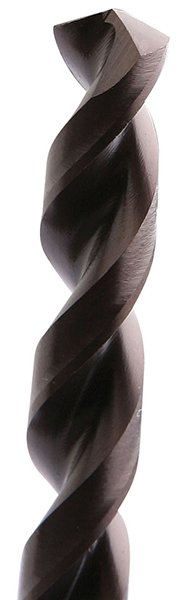

Mũi khoan sắt DIAGER 702 phủ đa lớp G3
phủ TITAN, làm bằng thép gió
Mũi khoan DIAGER 702 đáp ứng tiêu chuẩn DIN 338, dùng để khoan thép hợp kim, thép không hợp kim, gang xám, gang cầu và cả nhôm. Phù hợp cho người dùng chuyên nghiệp và các ứng dụng kỹ thuật yêu cầu độ chính xác cao.
- Thoát phoi nhanh và đều: Nhờ tiết diện rãnh được tối ưu, phoi không bị kẹt lại trong lỗ khoan, giảm nguy cơ nóng mũi hoặc gãy mũi.
- Giữ độ cứng cho thân mũi: Thiết kế không khoét quá sâu vào thân, giúp thân mũi chắc chắn, ít bị cong hoặc rung khi khoan.
- Phù hợp khi khoan sâu hoặc khoan liên tục: Phoi được đưa ra ngoài đều đặn, giảm ma sát, bảo vệ lớp phủ và lưỡi cắt.
- Kiểu rãnh này thường được dùng trong các dòng mũi khoan phủ cứng như titan, nơi tốc độ khoan cao và nhiệt độ tăng nhanh, nên việc kiểm soát phoi đóng vai trò rất quan trọng.
Rãnh xoắn kiểu S (S-type flute) là kiểu thiết kế rãnh dẫn phoi có hình dạng cong nhẹ và cân đối, không quá sâu như rãnh kiểu N cũng không quá nông. Thiết kế này tạo ra sự cân bằng giữa độ cứng thân mũi khoan và khả năng thoát phoi.
Hộp ống nhựa chứa 2 cây mũi khoan cùng kích thước
Hộp ống nhựa 2 cây cùng
đường kính là dạng đóng gói phổ biến cho các mũi khoan kích thước nhỏ (từ Ø1 đến Ø4.8 mm). Mỗi ống chứa 2 mũi khoan giống hệt nhau về kích thước, được đặt song song trong ống nhựa cứng, có nắp đậy chắc chắn.
| Đ. kính |
Chiều dài mm |
Mã |
Đ. kính |
Chiều dài mm |
Mã |
| mm |
Lưỡi |
Tổng |
Sản phẩm |
Vạch 3336600- |
mm |
Lưỡi |
Tổng |
Sản phẩm |
Vạch 3336600- |
| 1.0 |
12 |
34 |
702D01 |
-154773 |
3.5 |
39 |
70 |
702D03.5 |
-154834 |
| 1.5 |
18 |
40 |
702D01.5 |
-154780 |
4.0 |
43 |
75 |
702D04 |
-154841 |
| 2.0 |
24 |
49 |
702D02 |
-154797 |
4.2 |
43 |
75 |
702D04.2 |
-154858 |
| 2.5 |
30 |
57 |
702D02.5 |
-154803 |
4.5 |
47 |
80 |
702D04.5 |
-154865 |
| 3.0 |
33 |
61 |
702D03 |
-154810 |
4.8 |
52 |
86 |
702D04.8 |
-154872 |
| 3.2 |
36 |
65 |
702D03.2 |
-154827 |
5.0 |
52 |
86 |
702D05 |
-154889 |
| 3.3 |
36 |
65 |
702D03.3 |
-154834 |
|
Hộp ống nhựa chứa 1 cây mũi khoan
Mỗi cây tương ứng đựng trong hộp ống nhựa cho các mũi khoan kích thước lớn (từ Ø5 đến Ø20 mm).
| Đ. kính |
Chiều dài mm |
Mã |
Đ. kính |
Chiều dài mm |
Mã |
| mm |
Lưỡi |
Tổng |
Sản phẩm |
Vạch 3336600- |
mm |
Lưỡi |
Tổng |
Sản phẩm |
Vạch 3336600- |
| 5.5 |
57 |
93 |
702D05.5 |
-154902 |
11.0 |
94 |
142 |
702D11 |
-155039 |
| 6.0 |
57 |
93 |
702D06 |
-154919 |
11.5 |
94 |
142 |
702D11.5 |
-155046 |
| 6.5 |
63 |
101 |
702D06.5 |
-154933 |
12.0 |
101 |
151 |
702D12 |
-155053 |
| 6.8 |
69 |
109 |
702D06.8 |
-154940 |
12.5 |
101 |
151 |
702D12.5 |
-155060 |
| 7.0 |
69 |
109 |
702D07 |
-154957 |
13.0 |
101 |
151 |
702D13 |
-155077 |
| 7.5 |
69 |
109 |
702D07.5 |
-154964 |
14.0 |
108 |
160 |
702D14 |
-164529 |
| 8.0 |
75 |
117 |
702D08 |
-154971 |
15.0 |
114 |
169 |
702D15 |
-164536 |
| 8.5 |
75 |
117 |
702D08.5 |
-154988 |
16.0 |
120 |
178 |
702D16 |
-164543 |
| 9.0 |
81 |
125 |
702D09 |
-154995 |
17.0 |
125 |
184 |
702D17 |
-179073 |
| 9.5 |
81 |
125 |
702D09.5 |
-155008 |
18.0 |
130 |
191 |
702D18 |
-179080 |
| 10.0 |
87 |
133 |
702D10 |
-155015 |
19.0 |
135 |
198 |
702D19 |
-179097 |
| 10.2 |
87 |
133 |
702D10.2 |
-157835 |
20.0 |
140 |
205 |
702D20 |
-179103 |
| 10.5 |
87 |
133 |
702D10.5 |
-155022 |
|
Cách thức đóng gói này sẽ mang lại lợi ích cho người dùng.
Multi-layers coating G3 Fully ground HSS drill bit TiAlN coating
Cụm “Multi-layers coating G3 Fully ground HSS drill bit TiAlN coating” mô tả một mũi khoan được gia công chính xác từ thép gió và phủ một lớp titan công nghệ cao.
- Thép gió HSS mài toàn phần
- Phủ titan đa lớp (TiAlN coating)
- Giảm ma sát, tăng tuổi thọ lưỡi cắt
- Đỉnh chia tự định tâm, góc 135°
- Rãnh xoắn kiểu S, thoát phoi nhanh
- Chuôi trụ, tối đa Ø12,7 mm
- Đáp ứng tiêu chuẩn DIN 338
- Dung sai đường kính h8
- Khoan thép hợp kim, không hợp kim, gang, nhôm
- Tốc độ cắt cao, phù hợp khoan liên tục
Mũi khoan được mài toàn phần từ phôi thép gió HSS, nghĩa là toàn bộ thân mũi đều được mài chính xác chứ không chỉ mài phần đầu. Nhờ đó, mũi có bề mặt nhẵn, sắc, đồng tâm cao và khoan ổn định hơn.
Lớp phủ TiAIN bền bỉ
Lớp phủ bên ngoài là TiAlN – hợp chất titan nhôm nitride, có khả năng chịu nhiệt tốt, chống mài mòn và giảm ma sát khi khoan. Lớp phủ này rất cần thiết khi khoan với tốc độ cao hoặc khoan khô không dùng dung dịch làm mát.
- Bảo vệ mũi khoan nhỏ khỏi cong, gãy trong quá trình vận chuyển và lưu kho
- Tiện lợi cho người dùng lẻ hoặc DIY, chỉ cần số lượng ít
- Giảm chi phí ban đầu, không cần mua cả bộ nhiều mũi nếu chỉ dùng một kích thước cụ thể
- Vỏ ống trong suốt, dễ kiểm tra kích cỡ và số lượng, có thể tái sử dụng để bảo quản mũi khoan sau khi dùng.

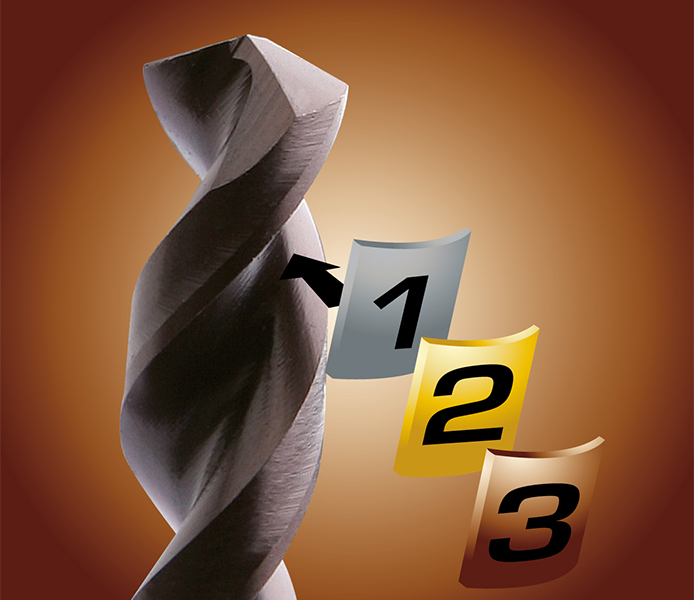

Cuối cùng, công nghệ phủ đa lớp G3 nghĩa là lớp TiAlN được chia thành nhiều lớp mỏng chồng lên nhau. Cách phủ này giúp tăng độ bền, chống bong tróc và phân tán ứng suất khi khoan, từ đó kéo dài tuổi thọ mũi khoan và giữ lưỡi cắt luôn sắc bén trong suốt quá trình sử dụng.
