Đây là dòng cảo đĩa cơ khí để áp dụng tháo các vòng bi khi khoảng hở giữa 2 chi tiết bị giới hạn. MP60/65 bảo vệ vòng bi trong trường hợp cần sử dụng lại. Trọn bộ với ĐĨA + VAI cảo. Chỉ bộ ĐĨA, hoặc chỉ VAI cảo. Tùy theo nhu cầu sử dụng khác nhau bạn cần chọn từng thành phần cụ thể theo bảng dưới đây.
A = chiều dài dịch chuyển của trục cảo. C = độ rộng cầu vai. B = Độ mở min - max. E = khe hở rãnh trên vai của cảo.
Model
Trục dài mm
Độ mở min mm
Độ mở max mm
Vai rộng mm
Rãnh vai mm
Trọng lượng
MP65110
115
46
110
122
10,1
1
MP65140
115
46
140
156
10,1
1
MP65195
175
62
195
210
14,1
3
MP65445
245
173
445
475
20,5
12
MP65450
480
178
450
480
27
35
MP65580
680
219
580
617
32,5
53
Như vậy điều mình đang muốn nói tới ở đây là để sử dụng được thì sẽ phải mua cả bộ gồm Đĩa + Vai cảo các bộ này sẽ đi với nhau theo thiết kế tiêu chuẩn của nhà sản xuất, trường hợp có muốn lắp lẫn để thảo mãn nhu cầu sáng tạo thì sẽ không thể.
Bộ phận đĩa chặn 2 mảnh MP60
Trong trường hợp chỉ mua Đĩa hoặc Vai cảo đó là các bạn đã có 1 trong 2 cái trên và 1 trong 2 cái đó trong quá trình sử dụng bị hư nên cần mua về để thay thế. Còn nếu chưa có mà mua 1 trong 2 bộ phận trên thì sẽ chưa sử dụng được nhé.
R = kiểu ren lỗ bắt thanh counter support. B = khoảng dịch chuyển của đĩa cảo. C = độ rộng thanh trượt cho đĩa.
Model
Độ mở min mm
Độ mở max mm
Độ rộng thanh trượt
Lỗ ren counter support
Trọng lượngg
MP60060
4
60
60
3/8"
800
MP60080
6
81
80
3/8"
1300
MP60110
10
110
110
5/8"
2800
MP60150
12
134
155
5/8"
5700
MP60180
13
210
180
5/8"
12500
MP60260
17
255
260
1"
28500
MP60300
20
300
300
1.1/4"
43500
MP60330
35
300
330
1.1/4"
86500
Đã có người khác thiết kế rồi thì chúng ta chỉ cần bỏ chi phí ra để sử dụng không cần sáng tạo thêm. Vì nhiều khi sáng tạo như vậy cũng không ai cấp bằng sáng tạo cho thì lại buồn.
Khi lắp ghép thành bộ hoàn chỉnh bạn sẽ nhìn nó giống với hình dưới đây.

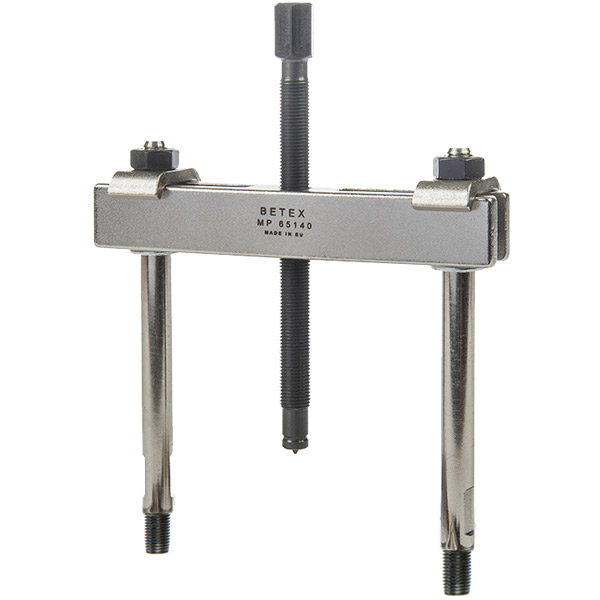

Counter Support MP65

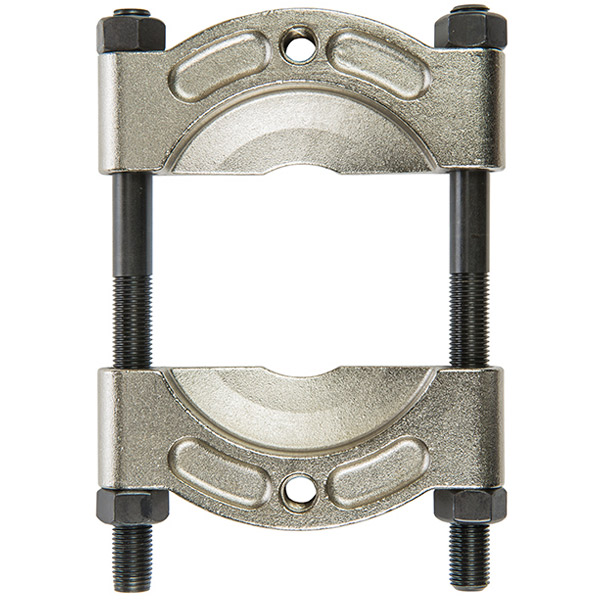

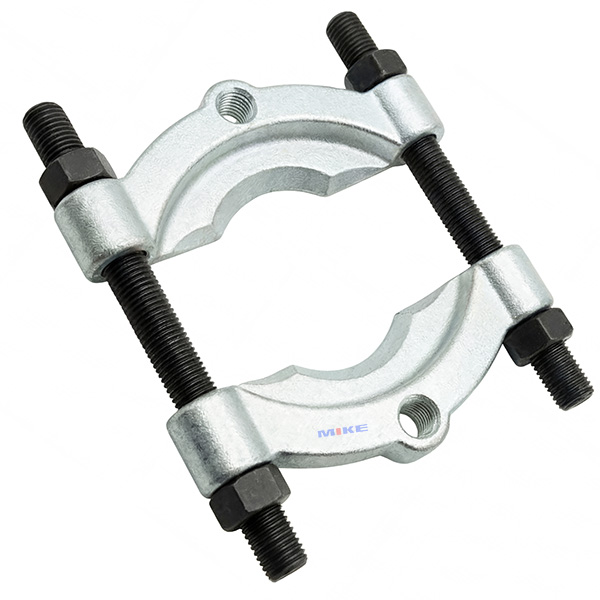

Đĩa 2 mảnh MP60
Bộ hoàn chỉnh
Đối với phần đĩa cảo là sự liên kết ghép giữa 2 mảnh đĩa được liên kết thông qua liên kết Bullon. Độ mở đĩa được điều chỉnh thông qua sự thay đổi việc mở ra hay siết lại của thanh Bullon này. Và thanh bullon này cũng chính là phần để khóa chặt 2 mảnh đĩa lại để đảm bảo phần đĩa cảo ôm chặt chi tiết cần cảo.
Phần lưỡi đĩa cảo được thiết kế dạng côn mỏng dần về phần lưỡi, đối với phần mỏng nhất của lưỡi là 2mm. Với thần thiết kế mỏng như vậy sẽ giúp cho phần đĩa cảo sẽ ăn sâu và khe hở giữ 2 mặt tiếp xúc của chi tiết cần cảo. Về phần vai cảo được liên hết với đĩa cảo thông qua 2 thanh chống. Liên kết bằng mối ghép Ren, trong quá trình sử dụng việc thay đổi tầm với sẽ được điều chỉnh thông qua việc tịnh tiến ren của thanh chống.

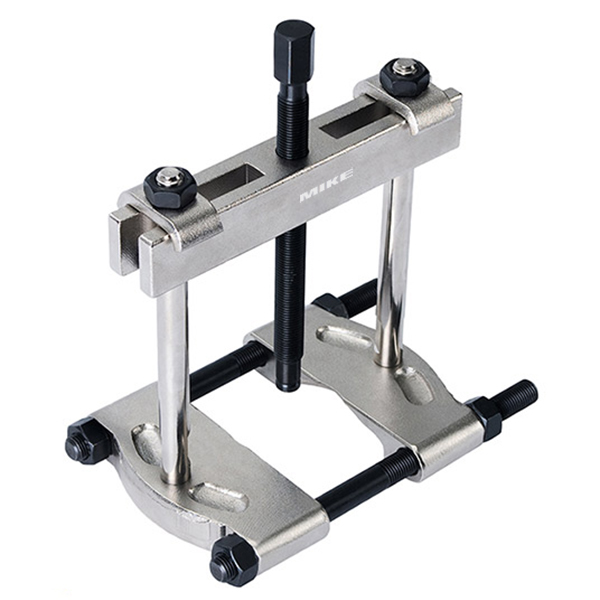

Bộ cảo đĩa hoàn chỉnh BETEX MP7
Dưới đây là bộ hoàn chỉnh, rất thích hợp cho bạn mua mới lần đầu. Bạn chỉ cần chọn theo độ mở max của đĩa phù hợp với đường kính vòng bi hay bánh răng mà bạn có. Phần còn lại mọi thứ đã hoàn chỉnh và bạn chỉ việc sử sung.
Nếu bạn thấy nó rối quá, mua luôn bộ hoàn chỉnh cho nó lành thì bản dưới cho bạn quyền lựa chọn đó. A = Tầm với sâu của cảo đĩa. B = Độ rộng 2 thanh trượt cho đĩa. C = Độ mở nhỏ nhất.
Model
A
B
C
Model
A
B
C
MP7110060
100
55
90
MP7445180
220
180
320
MP7140080
100
80
130
MP7450260
418
250
372
MP7195110
152
108
175
MP7580300
617
300
435
MP7195150
152
77
182
MP7580330
617
300
450
Tất cả các chi tiết của cảo được chế tạo theo công nghệ luyện kim của Đức nên đảm bảo chất lượng tuyệt vời khi sử dụng, giảm tần suất và chi phí đầu tư. Với thiết kế nguyên khối giúp độ bền cao, an toàn và dễ sử dụng. Lưu ý mỗi mẫu cảo chỉ phù hợp với 1 seri đĩa tương ứng, tham khảo thông số kỹ lưỡng trước khi mua.
