Đai ốc thủy lực Schaeffler HYDNUT-HEAVY dùng để tạo lực ép dọc trục lớn khi lắp hoặc tháo vòng bi có lỗ côn, trục ren và các cụm ổ lăn TAROL. Thiết bị làm việc ở áp suất 700 bar, tạo lực ép tới 12.210 kN. Dải đường kính trong từ 100 mm đến 900 mm đáp ứng hầu hết ứng dụng trong ngành đường sắt, hàng hải và công nghiệp nặng.

Khi lắp đặt và tháo vòng bi cỡ lớn, việc tạo ra lực ép dọc trục lớn và chính xác là yêu cầu bắt buộc. Các phương pháp cơ khí thông thường như búa, ê tô hoặc vít me không thể đáp ứng được, đặc biệt với vòng bi côn có đường kính lớn hoặc các cụm trục nặng. Schaeffler phát triển dòng đai ốc thủy lực HYDNUT-HEAVY nhằm giải quyết triệt để vấn đề này.

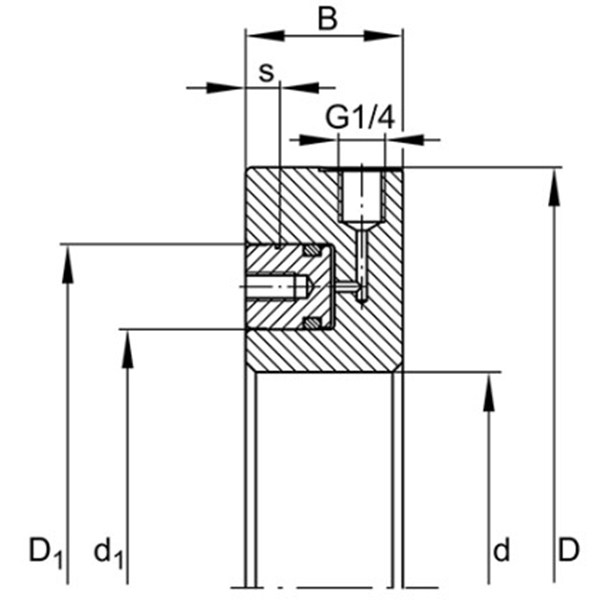

Type	Art. no.	d	D	B	D1	d1	s	H (cm²)	Oil cap. (cm³)	Pressure max (bar)	Force I (kN)	Weight (kg)
HYDNUT100-HEAVY	7430100	100	225	46	180	125	10	132	145	700	920	11,3
HYDNUT125-HEAVY	7430125	125	245	46	200	150	10	137	151	600	820	12,4
HYDNUT150-HEAVY	7430150	150	270	46	226	180	10	147	161	600	880	14,1
HYDNUT175-HEAVY	7430175	175	305	47	250	205	11	161	193	600	960	17,8
HYDNUT200-HEAVY	7430200	200	330	48	280	230	12	200	260	600	1200	20,1
HYDNUT225-HEAVY	7430225	225	365	48	313	255	12	259	336	500	1290	24,0
HYDNUT250-HEAVY	7430250	250	390	48	345	280	12	319	415	500	1600	26,1
HYDNUT275-HEAVY	7430275	275	430	48	380	305	12	403	525	500	2020	31,8
HYDNUT300-HEAVY	7430300	300	470	54	410	335	12	439	614	500	2190	42,9
HYDNUT325-HEAVY	7430325	325	500	54	440	360	13	503	704	500	2510	47,3
HYDNUT350-HEAVY	7430350	350	540	54	475	385	13	608	851	500	3040	55,4
HYDNUT375-HEAVY	7430375	375	575	54	510	410	13	723	1012	500	3610	62,2
HYDNUT400-HEAVY	7430400	400	620	56	545	440	15	812	1300	500	4060	76,2
HYDNUT425-HEAVY	7430425	425	650	56	575	465	15	898	1438	400	3590	82,1
HYDNUT450-HEAVY	7430450	450	690	63	610	490	17	1037	1866	400	4150	104,5
HYDNUT475-HEAVY	7430475	475	725	63	642	515	17	1154	2077	400	4620	114,6
HYDNUT500-HEAVY	7430500	500	760	66	675	540	20	1288	2705	400	5150	131,1

Đai ốc thủy lực HYDNUT-HEAVY được thiết kế để ép vòng bi lên trục côn hoặc ren, cũng như tháo chúng ra khỏi trục, adapter sleeve hoặc withdrawal sleeve. Lực ép dọc trục cực lớn, từ 920 kN đến 12.210 kN, đủ cho cả các cụm vòng bi lớn trong công nghiệp nặng.

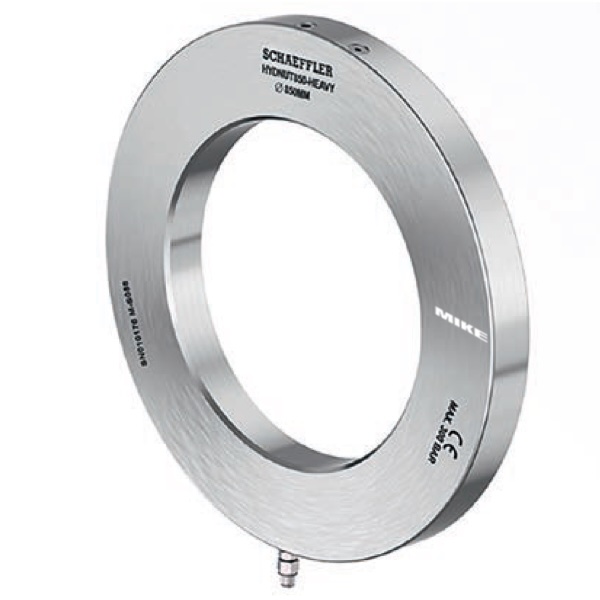

Đai ốc thủy lực Schaeffler HYDNUT-HEAVY

Ứng dụng tháo lắp như chân vịt tàu thủy, trục bánh lái, khớp nối trục hoặc bánh răng lớn. Với đường kính trong từ 100 mm đến 900 mm, HYDNUT-HEAVY bao phủ hầu hết nhu cầu trong bảo trì và lắp đặt máy móc quy mô lớn.

Lực ép cực lớn: tạo lực ép dọc trục tối đa 12.210 kN, đáp ứng cả vòng bi cỡ siêu lớn.
Dải đường kính rộng: từ 100 mm đến 900 mm, thích hợp với nhiều loại trục và vòng bi.
Thiết kế không ren: dễ sử dụng, phù hợp với các bộ adapter sleeve và withdrawal sleeve.
Độ an toàn cao: có vòng O-ring màu đỏ chỉ thị hành trình piston, giúp theo dõi quá trình ép.
Kết hợp phụ kiện: có thể lắp đồng hồ đo analog hoặc digital để kiểm soát khe hở nổi khi ép vòng bi.
Độ tin cậy: làm việc ở áp suất tới 700 bar, dùng chung với các bộ bơm thủy lực Schaeffler HYDNUT.

Thông số kỹ thuật của đai ốc thủy lực

Đường kính trong: 100 – 900 mm
Lực ép dọc trục: 920 – 12.210 kN
Áp suất làm việc tối đa: 700 bar
Hành trình piston: hiển thị qua vòng O-ring đỏ
Loại: không ren, dễ tháo lắp
Phụ kiện: đồng hồ đo digital (Art. No. 74999920) và analog (Art. No. 74999103) tùy chọn

Ứng dụng của đai ốc thủy lực

Ngành hàng hải: lắp và tháo chân vịt, bánh lái, trục truyền động tàu thủy.
Ngành đường sắt: lắp vòng bi lớn trên trục bánh xe toa tàu.
Công nghiệp nặng: ép bánh răng, khớp nối trục, cánh quạt, rotor.
Bảo trì và lắp đặt máy móc: sử dụng khi cần lực ép dọc trục lớn mà vẫn đảm bảo an toàn và độ chính xác.

Type	Art. no.	d	D	B	D1	d1	s	H (cm²)	Oil cap. (cm³)	P.max. (bar)	Force (kN)	Weight (kg)
HYDNUT525-HEAVY	7430525	525	800	66	710	565	20	1452	3049	400	5810	145,9
HYDNUT550-HEAVY	7430550	550	835	68	742	590	20	1590	3657	400	6360	162,8
HYDNUT575-HEAVY	7430575	575	870	68	775	615	22	1747	4018	400	6990	175,8
HYDNUT600-HEAVY	7430600	600	910	76	808	645	25	1860	4836	400	7440	215,8
HYDNUT625-HEAVY	7430625	625	945	76	840	670	25	2016	5242	400	8060	231,6
HYDNUT650-HEAVY	7430650	650	980	84	875	695	28	2220	6437	300	6660	274,0
HYDNUT675-HEAVY	7430675	675	1020	84	906	720	28	2375	6889	300	7130	297,9
HYDNUT700-HEAVY	7430700	700	1060	88	940	750	30	2522	7818	300	7570	330,5
HYDNUT750-HEAVY	7430750	750	1130	88	1007	800	32	2938	9695	300	8810	381,3
HYDNUT800-HEAVY	7430800	800	1205	92	1070	855	35	3251	11702	300	9750	453,1
HYDNUT850-HEAVY	7430850	850	1275	95	1135	905	38	3685	14372	300	11060	520,3
HYDNUT900-HEAVY	7430900	900	1350	97	1200	960	40	4072	16693	300	12210	595,6

Đai ốc thủy lực Schaeffler HYDNUT-HEAVY là giải pháp tối ưu cho việc lắp và tháo vòng bi cỡ lớn trong các ngành công nghiệp nặng. Với khả năng tạo lực ép hàng chục nghìn kN, dải đường kính rộng đến 900 mm và độ an toàn cao, thiết bị này giúp rút ngắn thời gian bảo trì, giảm thiểu rủi ro và kéo dài tuổi thọ vòng bi cũng như hệ thống truyền động.

Bản rút gọn

Type	Art. no.	d	Force I (kN)	Weight (kg)	Type	Art. no.	d	Force I (kN)	Weight (kg)
100	7430100	100	920	11,3	475	7430475	475	4620	114,6
125	7430125	125	820	12,4	500	7430500	500	5150	131,1
150	7430150	150	880	14,1	525	7430525	525	5810	145,9
175	7430175	175	960	17,8	550	7430550	550	6360	162,8
200	7430200	200	1200	20,1	575	7430575	575	6990	175,8
225	7430225	225	1290	24,0	600	7430600	600	7440	215,8
250	7430250	250	1600	26,1	625	7430625	625	8060	231,6
275	7430275	275	2020	31,8	650	7430650	650	6660	274,0
300	7430300	300	2190	42,9	675	7430675	675	7130	297,9
325	7430325	325	2510	47,3	700	7430700	700	7570	330,5
350	7430350	350	3040	55,4	750	7430750	750	8810	381,3
375	7430375	375	3610	62,2	800	7430800	800	9750	453,1
400	7430400	400	4060	76,2	850	7430850	850	11060	520,3
425	7430425	425	3590	82,1	900	7430900	900	12210	595,6
450	7430450	450	4150	104,5

Mã SKU	Giá (VND)	Áp suất làm việc	Đk ngoài	Đk trong	Độ dày
7430100	114.840.000 đ	700 bar	225mm	100mm	46mm
7430125	124.002.000 đ	600 bar	245mm	125mm	46mm
7430150	131.980.000 đ	600 bar	270mm	150mm	46mm
7430175	139.900.000 đ	600 bar	305mm	175mm	47mm
7430200	152.894.000 đ	600 bar	330mm	200mm	48mm
7430225	159.115.000 đ	500 bar	365mm	225mm	48mm
7430250	165.935.000 đ	500 bar	390mm	250mm	48mm
7430275	194.136.000 đ	500 bar	430mm	275mm	48mm
7430300	207.730.000 đ	500 bar	470mm	300mm	54mm
7430325	214.740.000 đ	500 bar	500mm	325mm	54mm
7430350	234.041.000 đ	500 bar	540mm	350mm	54mm
7430375	241.506.000 đ	500 bar	575mm	375mm	54mm
7430400	289.800.000 đ	500 bar	620mm	400mm	56mm
7430425	312.331.000 đ	400 bar	650mm	425mm	56mm
7430450	325.187.000 đ	400 bar	690mm	450mm	63mm
7430475	343.112.000 đ	400 bar	725mm	475mm	63mm
7430500	353.300.000 đ	400 bar	760mm	500mm	66mm
7430525	373.248.000 đ	400 bar	800mm	525mm	66mm
7430550	390.344.000 đ	400 bar	835mm	550mm	68mm
7430575	412.740.000 đ	400 bar	870mm	575mm	68mm
7430600	416.290.000 đ	400 bar	910mm	600mm	76mm
7430625	422.185.000 đ	400 bar	945mm	625mm	76mm
7430650	445.320.000 đ	300 bar	980mm	650mm	84mm
7430675	468.634.000 đ	300 bar	1020mm	675mm	84mm
7430700	488.448.000 đ	300 bar	1060mm	700mm	86mm
7430750	507.250.000 đ	300 bar	1130mm	750mm	88mm
7430800	545.680.000 đ	300 bar	1205mm	800mm	92mm
7430850	668.806.000 đ	300 bar	1275mm	850mm	95mm
7430900	776.725.000 đ	300 bar	1350mm	900mm	97mm
