Cuộn cảm 1.1m BETEX 231202 phục vụ gia nhiệt cảm ứng cho máy gia nhiệt iDuctor 1. Tập trung vào thao tác gia nhiệt tại chỗ trên chi tiết cơ khí. Cấu trúc cuộn cảm dạng mềm. Bố trí vòng dây nằm trong, ôm quanh hoặc quấn dọc theo bề mặt chi tiết. Nhờ đó phân bố trường cảm ứng bám theo hình dạng thực tế của phôi. Cách tiếp cận này hữu ích khi cần gia nhiệt cục bộ trước khi tháo lắp mối ghép. Xử lý vòng bi, bạc lót, bánh răng, puly hoặc các cụm lắp ép.
Cuộn BETEX 231202 có đường kính 3,5 mm, chiều dài 1100 mm. Hỗ trợ đường kính quấn nhỏ nhất 25 mm. Thông số đường kính quấn tối thiểu giúp tiếp cận các chi tiết có kích thước vừa và nhỏ.
Cuộn cảm 1.1m BETEX 231202
cho máy gia nhiệt iDuctor 1

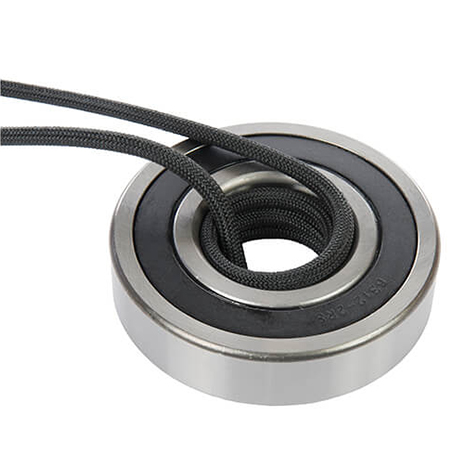

Khi quấn quanh chi tiết, bán kính uốn và bước quấn cần được giữ ổn định để hạn chế điểm gấp khúc. Gây suy giảm độ đồng đều của trường cảm ứng và tăng nhiệt tập trung trên dây.
Giới hạn nhiệt của
cuộn cảm BETEX 231202 đạt 650 °C (1202 °F). Duy trì biên nhiệt an toàn khi tuân thủ điều kiện làm việc và cách quấn theo khuyến nghị. Trong thực tế, nhiệt độ dây tăng phụ thuộc vào công suất máy, thời gian gia nhiệt, vật liệu phôi, khe hở giữa cuộn cảm và chi tiết, cũng như số vòng quấn.

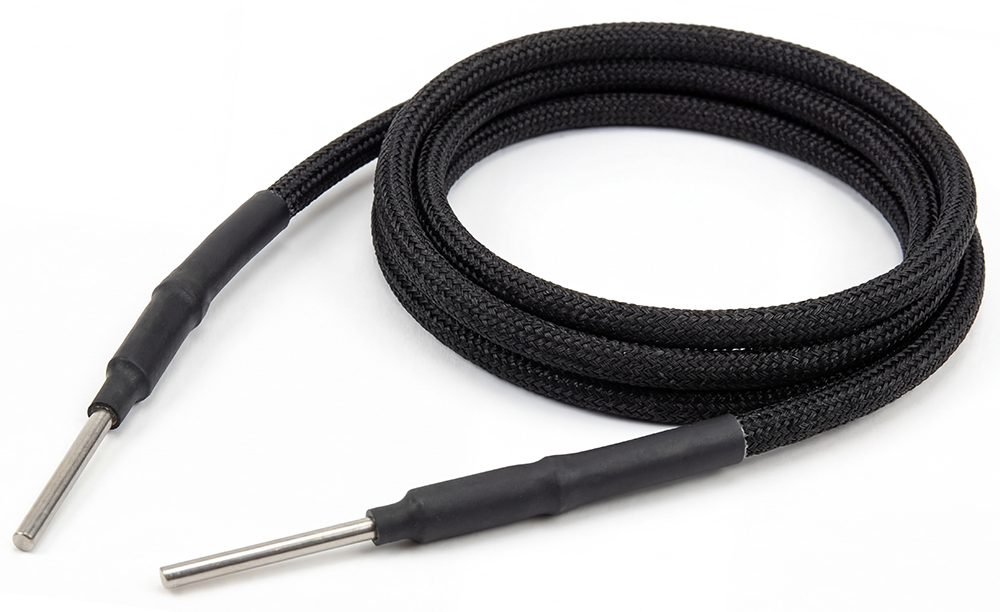

Betex iDuctor flexible inductor 1,1 meter
- Chiều dài cuộn cảm: 1100 mm
- Đường kính dây cuộn: 3,5 mm
- Đường kính quấn tối thiểu: 25 mm
- Nhiệt độ làm việc tối đa: 650 °C (1202 °F)
- Tương thích: máy gia nhiệt cảm ứng BETEX iDuctor 1
BETEX 231202 được tối ưu cho
máy gia nhiệt iDuctor 1. Với các cuộn cảm mềm dài hơn 2 m, nhà sản xuất thường định hướng dùng cho chi tiết lớn và nặng cần công suất cao hơn; khi đó nên ghép với các phiên bản iDuctor 2 công suất 2000 W hoặc 2300 W để đáp ứng tải gia nhiệt. Vì vậy, khi lựa chọn cuộn cảm mềm theo chiều dài, cần căn cứ kích thước chi tiết, khối lượng nhiệt, mục tiêu nhiệt độ và thời gian chu trình.
Trong nhóm ứng dụng phổ biến của iDuctor 1. Chiều dài 1,1 m của BETEX 231202 tạo cân bằng giữa khả năng quấn linh hoạt. Mức tiêu thụ công suất phù hợp, giúp triển khai gia nhiệt cảm ứng có kiểm soát trên nhiều dạng chi tiết khác nhau.
