Bộ nhân lực sở hữu hộp số 2 cấp cơ khí giúp chuyển đổi linh hoạt giữa chế độ tốc độ và chế độ lực. Dải mô-men từ 120 đến 48.610 Nm. Phù hợp cho các ứng dụng công nghiệp nặng, nơi cần lực siết lớn, độ chính xác cao và vận hành ổn định trong thời gian dài.
630.000.000 đ
Chưa bao gồm VAT và vận chuyển
Mô tả
Bộ nhân lực alkitronic® PC-F2 bằng khí nén hay dẫn động bằng khí. Máy xiết bulong đai ốc sử dụng nguồn khí áp lực từ 2-7 bar. Alkitronic phát triển ba dòng họ bộ nhân lực mô-men tương ứng PC-S, PC-F và PC-F2. Mỗi dòng có những đặc tính và ứng dụng riêng biệt. Kế thừa những thành công đi trước của dòng CL, CLS và CLS 2. Cờ lê nhân lực Alkitronic® PC-S có tay cầm xoay 360 độ. Mang lại trải nghiệm sử dụng thoải mái và dễ dàng hơn, dễ tiếp cận từ nhiều hướng. Điểm nổi bật của PC-S là khả năng giảm thiểu lực phản hồi đáng kể. Người sử dụng không cảm thấy mệt mỏi khi làm việc trong thời gian dài.
Bản dưới đây cho bạn cái nhìn dễ hiểu hơn khi so sánh sự khác và giống nhau của 3 dòng họ máy xiết bulong đai ốc bằng khí nén.
alkitronic® PC Series
Đặc điểm
PC-F
PC-S
PC-F2
Ứng dụng
Siết nhanh và gọn các mối nối nặng
Thao tác thoải mái với tay cầm xoay 360 độ
Hai tốc độ, chuyên dụng cho các ứng dụng đòi hỏi lực siết lớn
Dải mô-men
75 - 3.460 Nm
305 - 9.795 Nm
120 - 48.610 Nm
Đặc điểm nổi bật
Thiết kế nhỏ gọn, dễ dàng điều khiển
Tay cầm xoay 360 độ, giảm lực phản hồi đến người dùng
Hộp số 2 tốc độ, có thể chuyển đổi nhanh giữa chế độ tốc độ và chế độ lực
Động cơ
Khí nén, vỏ nhôm đúc bền bỉ
Khí nén, vỏ nhôm đúc bền bỉ
Khí nén, vỏ nhôm đúc bền bỉ
Chứng nhận ATEX
Có tùy chọn
Có tùy chọn
Có tùy chọn
Độ ồn
Có thể trang bị bộ giảm âm
Có thể trang bị bộ giảm âm
Có thể trang bị bộ giảm âm
Áp suất làm việc
2-7 bar
2-7 bar
2-7 bar
Lưu lượng khí
10-15 l/giây
10-15 l/giây
10-15 l/giây
Bảng này giúp làm rõ các điểm mạnh riêng biệt của mỗi dòng máy PC. Từ thiết kế gọn nhẹ của PC-F, khả năng thao tác linh hoạt của PC-S đến lực siết cực lớn của PC-F2 với hộp số 2 tốc độ độc đáo.
Bộ nhân lực momen alkitronic® PC-x
Máy xiết bulong đai ốc bằng khí nén
Trong ký hiệu PC-x, với x là biến số thay thế bằng F hoặc S hoặc F2. Tương ứng cho 3 dòng họ tiêu biểu. Tùy theo lực xiết bạn cần, mỗi loại lại có các tùy chọn khác nhau và phần dưới đây sẽ giải quyết dần dần từng khái niệm.
Ở bài này ta sẽ tập trung vào mã PC-F2, nên sẽ đi chi tiết cho từng loại cụ thể từng thông số của 10 models máy. Alkitronic® PC-F2 là một máy 2 cấp hiệu suất cao, cung cấp một phạm vi mô-men rất rộng từ 90 đến 35,855 ft.lbs (120 đến 48,610 Nm).
Đặc trưng của PC-F2 là khả năng chuyển đổi nhanh chóng từ cấp nhanh sang cấp công suất, tối ưu cho việc vặn bulông và áp dụng mô-men cuối cùng. Sản phẩm này phù hợp với các công việc cần mô-men lớn, đặc biệt hữu ích trong các ngành công nghiệp nặng. Bảng vẽ kích thước trên có một vài giá trị cố định cho mọi model.
Model
Mô-men (Nm)
Vận tốc vòng/phút
Đầu vuông B(inch)
Đường kính (mm)
Chiều dài(mm)
Cấp 2
Cấp 1
Cấp 2
Cấp 1
D1
D2
PC-F2/100
120 – 355
380 – 1125
36
12
3/4”
41
85
330
PC-F2/150
170 – 505
550 – 1615
21
7
1”
54
85
330
PC-F2/300
385 – 1130
1225 – 3595
15
5
1”
54
85
360
PC-F2/400
540 – 1585
1720 – 5055
9
3
1 1/2”
72
98
380
PC-F2/600
840 – 2470
2675 – 7865
6
2
1 1/2”
72
109
410
PC-F2/800
1010 – 2965
3210 – 9435
5
1.5
1 1/2”
72
133
410
PC-F2/1000
1175 – 3455
3745 – 11010
4
1
1 1/2”
91
173
430
PC-F2/3400
3310 – 9720
11575 – 34025
–
–
2 1/2”
–
–
–
PC-F2/4800
4725 – 13890
16540 – 48610
–
2 1/2”
–
–
–
Bạn có thể dùng đơn vi model theo hệ Anh là ft.lbs hoặc N.m hoặc ngắn gọn là Nm. Tùy theo thói quen sử dụng như để đơn giản, bài viết này sẽ chỉ dùng Nm để tiện theo dõi. Bạn chuyển qua lại các đơn vị theo công thức 1ft.lb = 1.35582Nm.
Bộ nhân lực momen Alkitronic PC-F2
Điểm mạnh chung của các sản phẩm Alkitronic là vỏ nhôm đúc chắc chắn và động cơ khí nén cao cấp, đảm bảo độ bền và hiệu suất làm việc ổn định. Sự chính xác trong sản xuất cũng góp phần tăng khả năng chịu tải và giảm mài mòn, kéo dài tuổi thọ sản phẩm.
Bên cạnh đó, Alkitronic còn cung cấp các lựa chọn tùy chỉnh như giảm tiếng ồn và chứng nhận ATEX, phù hợp với nhu cầu đa dạng của người tiêu dùng và môi trường làm việc khác nhau.
Ứng dụng

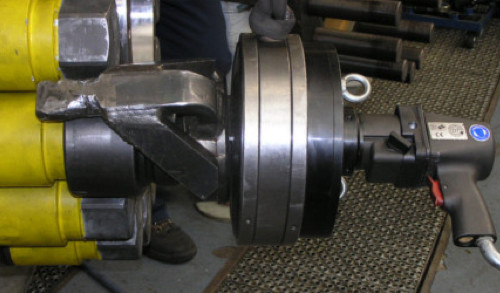

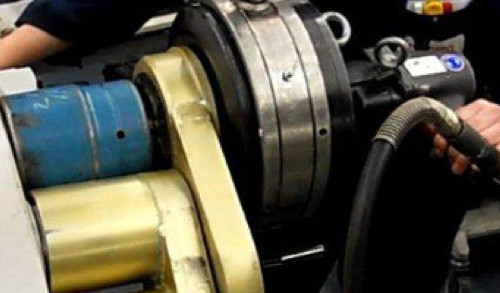

Hoạt động xoay liên tục, xiết chặt hoặc nới lỏng cho tất cả các kết nối bulông chịu lực momen lớn.
Hoàn hảo cho các ứng dụng xiết bulông đai ốc trong môi trường nguy hiểm, cháy nổ.
alkitronic® PC-F2, máy 2 cấp chỉnh lực, hiệu suất cao cho mô-men từ 90 đến 35,855 ft.lbs (120 đến 48,610 Nm).
Ưu điểm
Chất lượng nối liên tục cao hơn (so với cờ lê tác động và thủy lực) nhờ xoay liên tục của ổ vuông.
alkitronic® PC-F2 với cấp nhanh cho việc vặn vào và chuyển đổi đơn giản, nhanh chóng sang cấp công suất (được sử dụng để áp dụng mô-men cuối cùng).
Đặc điểm đặc biệt của bộ nhân lực momen
bằng khí nén của alkitronic®
Các sản phẩm của Alkitronic được ứng dụng rộng rãi, từ hoạt động xoay liên tục, xiết chặt hoặc nới lỏng cho tất cả các kết nối bulong/đai ốc chịu lực momen lớn, đến các ứng dụng trong môi trường nguy hiểm, cháy nổ.
Thao tác 1 ngón tay đơn giản cho xoay trái/phải, lựa chọn khóa phản ứng ở một vị trí.
Vỏ nhôm đúc chắc chắn với động cơ khí nén đã được chứng minh.
Bánh răng hiệu suất cao đã được chứng minh, sản xuất trong quá trình chính xác không tạo mảnh, tạo ra tải nặng với độ mòn thấp.
alkitronic® PC-F2 với mô-men cao độc đáo - 35,855 ft.lbs (48,610 Nm).
Cấp độ giảm tiếng ồn tùy chọn để giảm tiếng ồn từ ống xả động cơ theo yêu cầu. Thông số kỹ thuật: EX Theo yêu cầu, bạn sẽ nhận được bộ nhân mô-men khí nén của chúng tôi với Chứng nhận ATEX: II 2 G D c IIB T6. Điều kiện cần cho công việc tốt nhất với mô-men chỉ định là áp suất hoạt động từ 29-101 psi (2-7 bar) với lưu lượng khối lượng khoảng 21.2-31.8 cfm (10-15 l/sec). Độ chính xác mô-men phụ thuộc vào sự ổn định của hệ thống cung cấp.
Các đặc tính vượt trội như thao tác 1 ngón tay đơn giản cho xoay trái/phải, lựa chọn khóa phản ứng ở một vị trí, và bánh răng hiệu suất cao, các sản phẩm của Alkitronic đáp ứng các yêu cầu kỹ thuật trong ngành công nghiệp hiện đại.
