Máy rút đinh tán RIV508 của Rivit Italy được thiết kế để xử lý hiệu quả các loại đinh rút tiêu chuẩn và đinh bulông (lockbolt) trong phạm vi đường kính từ Ø4.8 mm đến Ø7.8 mm. Trang bị cơ cấu thủy–khí với lực kéo tối đa lên tới 21.000 N và hành trình 21 mm, RIV508 phù hợp cho các ứng dụng lắp ráp yêu cầu lực cao và tốc độ ổn định. Máy vận hành với áp suất khí 6 bar, tiêu thụ 4.9 lít khí mỗi chu kỳ.
 |
 |
| không gồm vali |
Gồm vali mã 300800 |

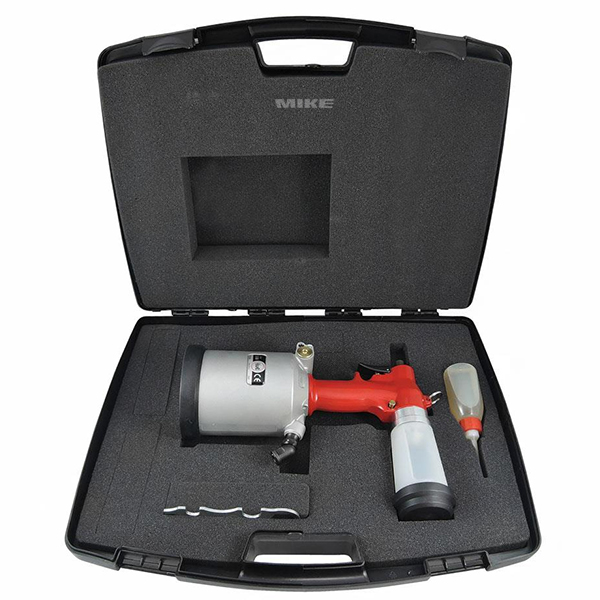

Thân máy đi kèm hộp đựng cứng, không bao gồm đầu bấm phía trước. Người dùng có thể chọn riêng các kit đầu bấm tương ứng để xử lý nhiều loại đinh khác nhau, từ RIVLOCK, RIVLOCKGRIP đến LOCKRIV thép không gỉ.

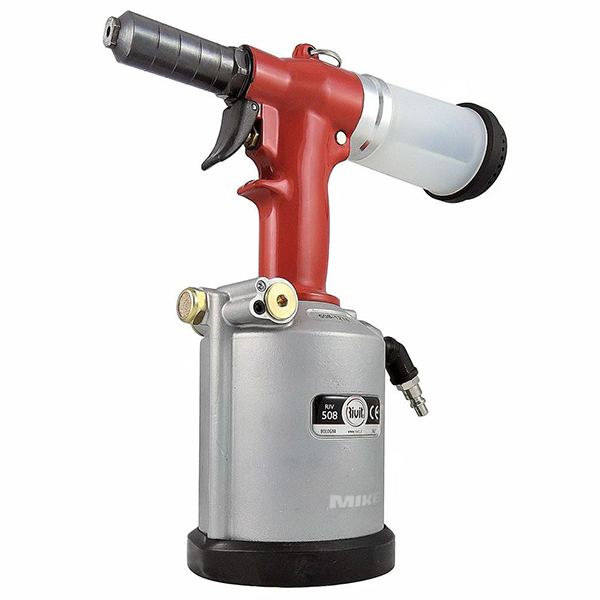

Máy rút đinh khí nén RIV508 có bình hứng mảnh đinh bán trong suốt, dễ quan sát và tháo dỡ. Ngoài ra, chức năng hút đinh tán sau khi kéo giúp tiết kiệm thời gian thao tác và giữ vùng làm việc gọn gàng.
Máy rút đinh tán bằng khí nén RIV508 – Lực kéo 21.000 N
Hành trình 21 mm, dùng cho rivet Ø4.8–Ø7.8 mm

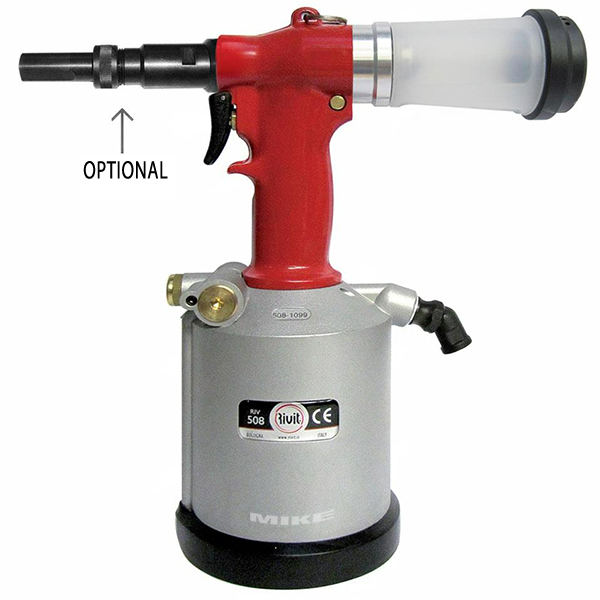

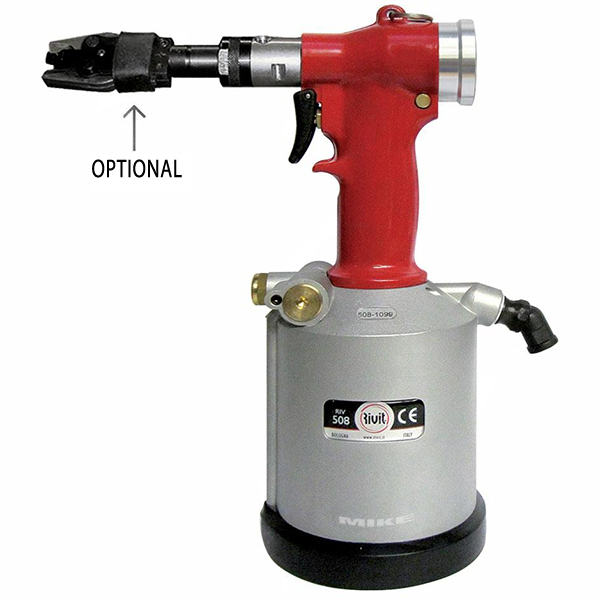

Đầu bấm thay rời linh hoạt, tương thích nhiều loại đinh tiêu chuẩn và cấu trúc. Phù hợp cho dây chuyền lắp ráp yêu cầu lực kéo lớn và thao tác nhanh.
- Lực kéo tối đa: 21.000 N
- Hành trình: 21 mm
- Áp suất khí làm việc: 6 bar
- Áp suất khí min/max: 5–7 bar
- Tiêu thụ khí mỗi chu kỳ: 4.9 lít
- Trọng lượng (không tính đầu bấm): 2.3 kg
- Độ rung: < 2.5 m/s²
- Độ ồn: 78.5 dB(A)
- Kết nối khí: 1/4 Gas
- Đường kính đế: Ø120 mm
- Kích thước: 316 × 283 × 70 mm
Máy rút đinh tán RIV508 khí nén lực kéo 21.000 N, hành trình 21 mm, dùng cho rivet và lockbolt Ø4.8–7.8 mm. Vận hành ở áp suất 6 bar, có chức năng hút đinh sau khi kéo. Vỏ máy nhẹ 2.3 kg, độ ồn thấp 78.5 dB(A), đi kèm hộp đựng cứng.
Bảng phụ tùng cho máy bấm đinh tán RIV508
Độc lập máy trên chưa dùng được, tùy theo size đầu đinh tán, bạn tùy chọn. Theo catalog Rivit, RIV508 được bán chỉ gồm thân máy trong hộp cứng, không kèm đầu bấm phía trước (front head kit). Để máy hoạt động được, bạn bắt buộc phải chọn ít nhất một bộ kit đầu bấm (ví dụ như KIT508/50B) phù hợp với loại đinh tán mà bạn định dùng.
| Mã hàng |
Tên phụ kiện |
Mô tả |
Giá VNĐ |
| 3020900 |
KIT508 / 50B |
Đầu bấm hoàn chỉnh cho RIVLOCK Ø4.8 |
39.420.160 |
| 3020700 |
KIT508 / 64B |
Đầu bấm hoàn chỉnh cho RIVLOCK Ø6.4 |
50.945.280 |
| 3118400 |
KIT508 / 50G |
Đầu bấm hoàn chỉnh cho RIVLOCKGRIP Ø4.8 |
36.048.000 |
| 3119700 |
KIT508 / 64G |
Đầu bấm hoàn chỉnh cho RIVLOCKGRIP Ø6.4 |
40.345.600 |
| 4303400 |
KIT508 / 50R48 |
Đầu bấm cho đinh tán tiêu chuẩn / đinh tán cấu trúc Ø2.9 / 4.8 |
5.598.720 |
| 3123100 |
KIT508 / 50R |
Đầu bấm cho đinh tán tiêu chuẩn Ø6.0 |
6.613.440 |
| 6649300 |
KIT508 |
Đầu bấm cho đinh tán cấu trúc Ø6.4 |
10.691.520 |
| 3123200 |
KIT508 / 80R |
Đầu bấm cho LOCKRIV Ø7.8 |
|
| 4729400 |
KIT508 / 80RX |
Đầu bấm cho LOCKRIV inox Ø7.8 |
|
Cách hiểu đơn giản: RIV508 (mã 3008000) = thân máy + hộp đựng. KIT508/xx = bộ đầu bấm tương ứng với loại đinh (RIVLOCK, RIVLOCKGRIP, LOCKRIV, đinh tiêu chuẩn, đinh cấu trúc…). ? Nếu bạn định dùng đinh RIVLOCK Ø4.8 mm, thì phải mua thêm KIT508/50B (mã 3020900). Không có kit này thì máy không lắp và rút được đinh.
Hướng dẫn chọn phụ kiện cho RIV508
Máy rút đinh tán RIV508 chỉ cung cấp thân máy, để vận hành bắt buộc phải lắp kit đầu bấm (KIT508/xx) tương ứng với loại đinh. Việc chọn kit phụ thuộc vào dạng đinh và kích thước bạn sử dụng:
Đinh RIVLOCK tiêu chuẩn:
- Ø4.8 mm → chọn KIT508/50B (mã 3020900)
- Ø6.4 mm → chọn KIT508/64B (mã 3020700)
Đinh RIVLOCKGRIP (dải kẹp rộng, cần lực cao):
- Ø4.8 mm → chọn KIT508/50G (mã 3118400)
- Ø6.4 mm → chọn KIT508/64G (mã 3119700)
Đinh tán tiêu chuẩn / đinh cấu trúc nhỏ:
- Ø2.9–4.8 mm → chọn KIT508/50R48 (mã 4303400)
- Ø6.0 mm → chọn KIT508/50R (mã 3123100)
Đinh tán cấu trúc (structural rivets):
- Ø6.4 mm → chọn KIT508 (mã 6649300)
- Đinh LOCKRIV (bulông tán khóa):
- Ø7.8 mm (thép thường) → chọn KIT508/80R (mã 3123200)
- Ø7.8 mm (inox) → chọn KIT508/80RX (mã 4729400)
Quy tắc chung
Xác định loại đinh (RIVLOCK, RIVLOCKGRIP, tiêu chuẩn, cấu trúc, LOCKRIV). ? Kiểm tra đường kính đinh bạn sử dụng. ? Đối chiếu với bảng trên để chọn đúng kit đầu bấm.
