Máy ép thủy lực 300 tấn WSPE300 khung chữ H, đầu di động

Name: Máy ép thủy lực 300 tấn WSPE300 khung chữ H, đầu di động
SKU: WSPE300 S480 W1750
Price: 2950000000.0 VND
Availability: PreOrder

✎ Sửa

Mã hàng: WSPE300 S480 W1750 Còn trong kho: 0

★ 0 (0 đánh giá) • Đã bán 0

Lực ép max 300 tấn, 2 cấp tốc độ, xilanh di động trên khung ngang. Áp suất max 260 bar, điện áp 400V, công suất motor 5.5 Kw. Vận hành bằng bơm điện. Có thiết kế bàn đạp để điều khiểm ở xa chân. Nhà sản xuất BETEX - Netherland.

2.950.000.000 đ

Chưa bao gồm VAT và vận chuyển

Mô tả

Máy ép thủy lực 300 tấn khung chữ H, model WSPE300 - BETEX. Lực ép max 300 tấn, 2 cấp tốc độ, xylanh di động trên khung ngang. Áp suất max 260 bar, hành trình 480mm, điện áp 400V, công suất motor 5.5 Kw. Có trang bị thêm bàn đạp chân điều khiển từ xa, và nút dùng khẩn cấp, kết nối thông qua đây cáp điện, ứng dụng cho các trường hợp thao tác ở xa vị trí máy.

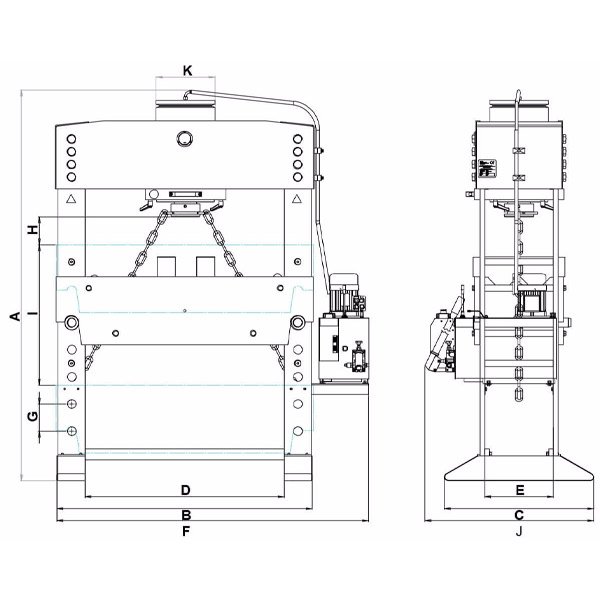

Bản vẽ kích thước máy ép thủy lực WSPE-series

Đối với model WSPE300, lực ép max 300 tấn, được trang bị kèm theo phần điều khiển bằng chân, nút dừng khẩn cấp. Để vận hành từ xa trong trường hợp cần thiết. Phần điều khiển bằng tay sẽ được thiết kế trên thùng dầu và gắn trên khung như các models WSPE khác. Phần điều khiểm bằng tay và bằng chân hoạt sẽ tác động hoàn toàn độc lập.

Thông số kích thước

Đơn vị	A	B	C	D	E	F	G	H	I	J	K
mm	2250	2120	985	1750	500	2550	177	180	531	1085	420

Hệ thống cung cấp dầu thủy lực sẽ được vận hành hoàn toàn bằng bơm điện, không có sự tham gia của bơm tay đối với model có lực ép 300 tấn.

xylanh có thể dịch chuyển trên khung đỡ bằng con lăn, sẽ được khóa cố định tại mỗi điểm xác định thông qua các lẫy khóa bằng tay. Với công đoạn thay đổi vị trí bàn đỡ phôi, xylanh cần được dịch chuyển về vị trí trung tâm. Sau đó kết hợp phần móng ngựa, và xích đã được kèm theo máy. Để kéo lên hoặc hạ bàn đỡ xuống vị trí cần thiết.

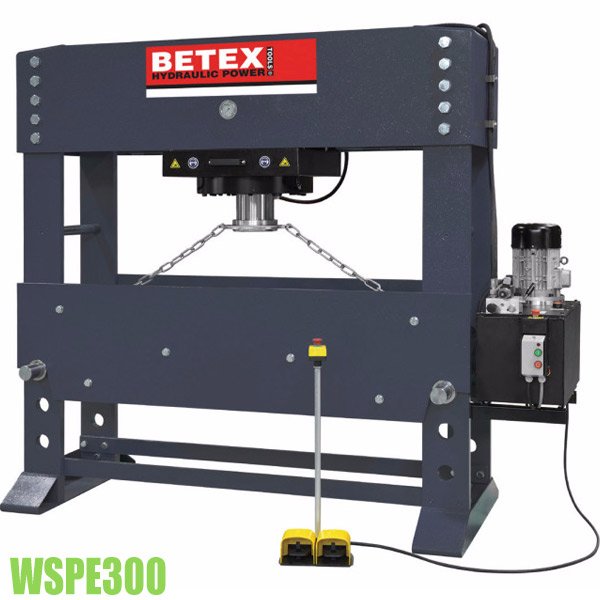

Máy ép thủy lực 300 tấn WSPE300 khung chữ H, đầu di động

Tốc độ hoạt động của xylanh sẽ tự động được thay đổi, từ nhanh sang châm. Đó là khi đầu pitton đã tiếp xúc với phôi, áp suất của hệ thống tăng lên, tốc dộ sẽ thay đổi chậm lại để đảm bảo an toàn cho phôi và thiết bị. Đồng thời để kiểm soát chất lượng trong quá trình ép.

Áp suất làm việc max: 260 bar.
Tải trọng: 300 tấn
Hành trình: 480mm
Điện áp làm việc: 400VAC, 50/60Hz., 3 pha.
Công suất motor điện: 5.5 kW.
Sô vòng quay: 2800 vòng.
Cấp tốc độ: 2
Cấp bảo vệ: IP54
Cấp an toàn: Class I.
xylanh di động qua lại trên thanh đỡ: Có
Đồng hồ áp suất.
Van an toàn( van tràn).
Van điều khiển tốc độ
Lưu lượng tầng 1: 33 lít/ phút.
Lưu lượng tầng 2: 12 lít/ phút.
Khung đỡ sẽ được nâng lên hạ xuống vị trí phù hợp thông qua xylanh.
Dung tích thùng dầu: 100 lít.
Tốc độ làm việc: 1.87 mm/ giây.
Tốc độ tối đa: 4.9 mm/giây.
Tốc độ hồi về: 6.2 mm/giây.
Đường kính trong xylanh: 380 mm
Đường kính trục piston: 180 mm
Đường kính piston: 215 mm
Khối lượng: 3150 kg.

Với một lực ép rất lớn, lên đến 300 tấn, cộng thêm khối lượng máy cũng khá nặng. Nên điều kiện vị trí lắp đặt cần được chuẩn bị thật an toàn, đảm bảo không bị lún, nghiêng. Hoặc ẩn ướt, trước khi đưa mày vào vị trí để sử dụng, ngoài ra cần chuẩn bị nguồn điện 3 pha được lắp đặt và bố trí để máy có thể kết nối.
