DIN 875/1 quy định độ vuông góc và sai số kích thước của thước eke. Tiêu chuẩn này đảm bảo độ chính xác, độ phẳng, và sai lệch cho phép, đáp ứng yêu cầu kiểm tra và đo đạc chính xác trong gia công cơ khí.
13.000.000 đ
Chưa bao gồm VAT và vận chuyển
Mô tả
Eke thép xác định tâm, dụng cụ xác định và đo tâm bề mặt hình trụ, hình đĩa tròn hoặc hình tròn. Được sản xuất tại Đức bởi hãng Vogel.
Đáp ứng tiêu chuẩn DIN 875/1. Người ta quy định như sau, độ sai lệch cho phép giữa cạnh làm chuẩn và cạnh vuông góc. Các yêu cầu về độ phẳng, độ song song, cũng như những sai số hình học khác của thước.
Eke áp dụng trong đo đạc và kiểm tra góc vuông trong gia công cơ khí hay kiểm tra chất lượng. Thước eke xác định tâm đường tròn (thường gọi là thước tìm tâm) được thiết kế để hỗ trợ người thợ tìm nhanh tâm của phôi tròn.

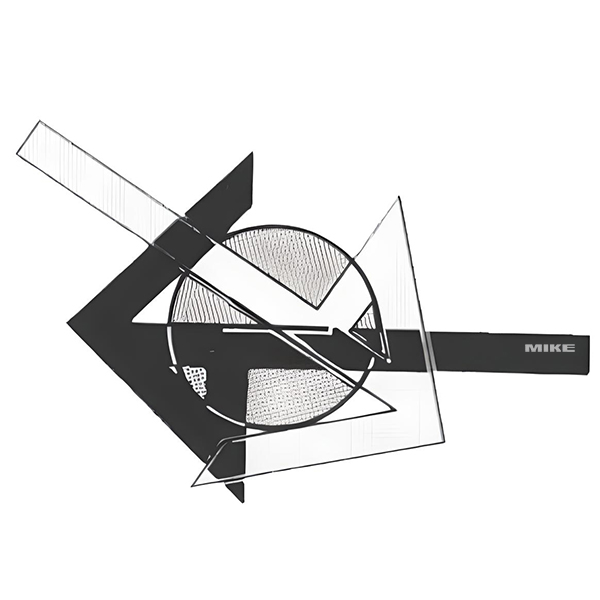

Cấu tạo Eke xác định tâm đường tròn Vogel Germany 31253
Dưới đây là một số điểm về cách thức và nguyên lý hoạt động:
Cấu tạo và nguyên lý
Thước thường được gia công theo hình dạng tam giác vuông hoặc có hai cạnh vuông góc.
Trên bề mặt thước, hai cạnh được thiết kế tiếp xúc với phôi tròn ở hai điểm tiếp tuyến.
Từ các đường tiếp tuyến này, thước có vạch sẵn hai đường phân giác góc vuông. Khi kéo dài chúng sẽ giao nhau tại đúng vị trí tâm của phôi.
Cách sử dụng
Đặt thước sao cho hai cạnh của nó áp sát vào phôi tròn. (hai cạnh này đóng vai trò như hai tiếp tuyến).
Dùng bút kẻ theo đường phân giác được đánh dấu trên thước.
Xoay phôi hoặc di chuyển thước sang vị trí khác trên chu vi. Và lặp lại thao tác kẻ đường phân giác lần nữa.
Hai đường này giao nhau tại điểm cần tìm, đó chính là tâm của phôi.
Nên chọn thước gia công bằng vật liệu cứng cáp, độ phẳng bề mặt tốt để bảo đảm đường vạch ổn định.
Vệ sinh thước thường xuyên giúp giữ vạch đo rõ ràng, tránh lệch kết quả.
Thông qua thiết kế này, thợ cơ khí hay thợ mộc có thể xác định nhanh tâm phôi tròn để khoan, cắt hoặc thực hiện các bước gia công cần thiết.
Eke xác định tâm đường tròn Vogel Germany 31253
chuẩn DIN 875/1
Eke inoxxác định tâm đường tròn chỉ bằng 2 thao tác, xác định luôn cả bán kính. Hữu dụng cho các loại phôi trụ, tròn.
Hình minh họa chụp thực tế model 312533 có thang đo tới Ø220mm. DIN 875/1 là tiêu chuẩn dành cho các loại thước vuông (eke) liên quan đến độ vuông góc và sai số kích thước bề mặt.
Tiêu chuẩn DIN 875/1 quy định giới hạn sai số cho thước ở các cấp chính xác khác nhau. Đảm bảo rằng góc90° của thước luôn nằm trong mức dung sai cho phép.
