Đầu tuýp đen vuông 1 inch chuyên dùng cho máy xiết ốc. Vật liệu bằng thép hợp kim cao cấp phủ photphat đen, dẻo. Chịu lực momen xoắn lớn ở tốc độ cao. Dùng cho các bộ nhân lực hoặc súng khí nén. Hàng chính hãng Elora Germany.

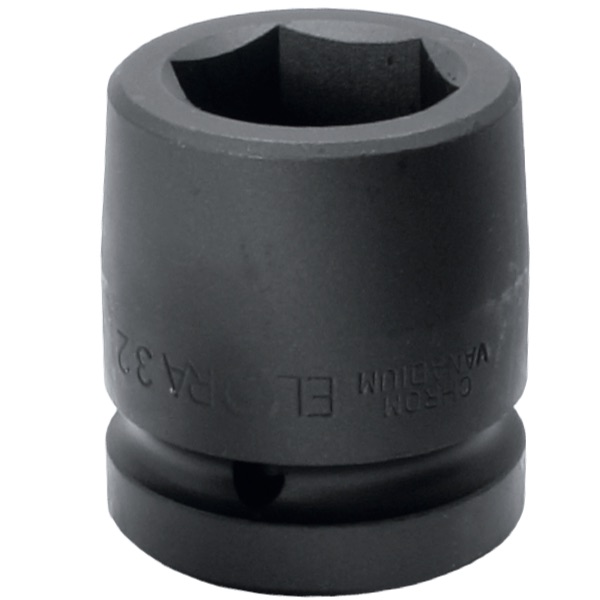

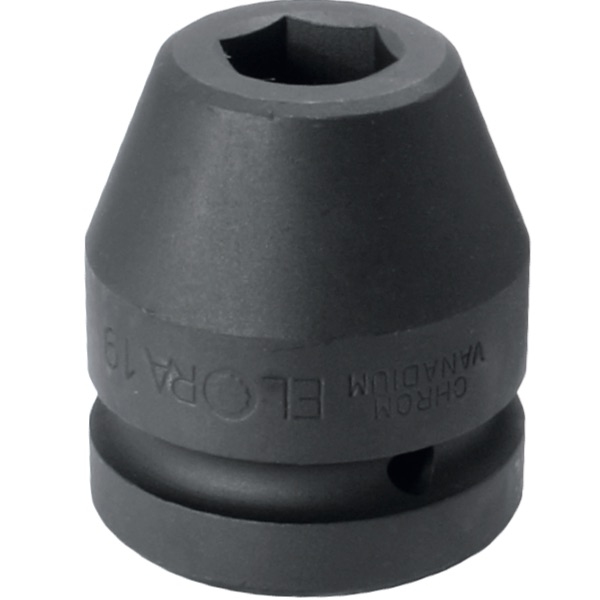

Hình 1: size nhỏ	Hình 2: size trung	Hình 3: size lớn

Đầu khẩu đen 1 inch có cùng kích thước đường kính ngoài của đầu vuông là d₂ = 54mm. Vì thế các size nhỏ sẽ có đầu lục lăng nhỏ, hình tháp như ở Hình 1. Tương tự như thế các size cỡ trung sẽ ở giữa và lớn khủng thì sẽ béo mập như Hình 3.

Đầu tuýp đen ELORA 792- vuông 1 inch, loại ngắn

Đầu vuông theo tiêu chuẩn DIN 3121-H 12, ISO 1174. Vậy khi chọn loại típ đen này, nó sẽ được kết hợp với thiết bị xiết bulong đai ốc có cùng kích thước đầu vuông 1". Giả sử không cùng, bạn sẽ cần đến đầu chuyển tiếp phù hợp.

Loại: đầu khẩu impact lục giác, ngắn
Chuẩn vuông: 1 inch, theo DIN 3121-H 25 / ISO 1174
Tiêu chuẩn: DIN 3129, ISO 2725-2
Vật liệu: thép hợp kim đặc biệt, phủ phosphate chống gỉ
Chiều dài tổng thể: 56 – 95 mm tùy cỡ
Dải kích thước khẩu: từ 19 mm đến 70 mm
Rãnh khóa dùng với chốt 7923-45 và vòng 7924-44
Trọng lượng: 667 g đến 2280 g
Ứng dụng: dùng cho máy xiết ốc khí nén, thủy lực hoặc điện, phù hợp bulông lớn và công nghiệp nặng

Dưới đây là các đầu chuyển tiếp bạn có thể chọn tùy theo thiết bị mình có.

Mã hàng	Đầu vào	Đầu ra	Chiều dài
7912-1	3/4"	1"	62
7922-3/4	1"	3/4"	75
7922-1.1/2	1"	1.1/2"	80
7932-1	1.1/2"	1"	95

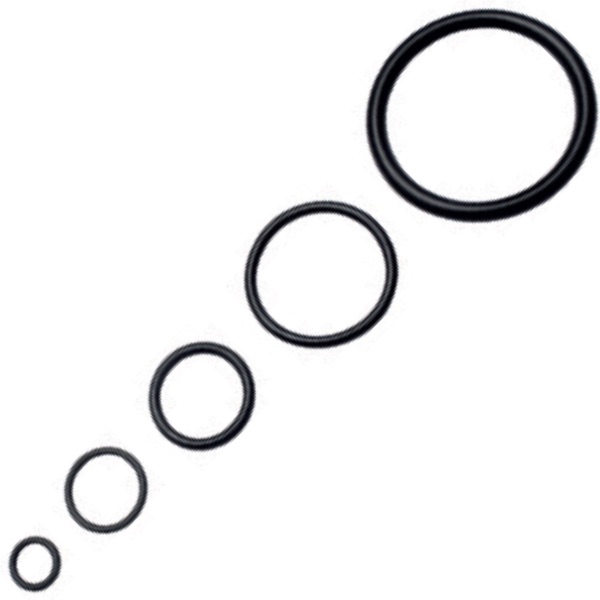

Đối với loại đầu tuýp đen dùng cho máy xiết ốc này luôn luôn phải kèm theo chốt và đai an toàn. Tất cả các size đầu dùng chung với nhau. Chốt an toàn có mã hàng là 7923-45, vòng cao su có mã 7924-45. Bạn nên chọn mua ngay khi đặt hàng, ngoại trừ đã có rồi.

Chốt thép an toàn cho khẩu đen impac socket Elora

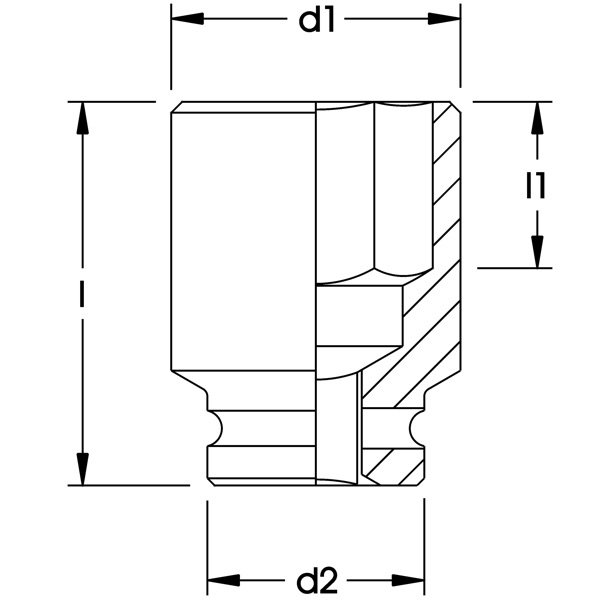

Ý nghĩa các ký hiệu trên hình ở giữa

l: chiều dài tổng của đầu tuýp đen
d₁: đường kính ngoài lớn nhất, đầu phía lục lăng
d₂: đk ngoài phía đầu vuông, chúng bằng nhau cho mọi size và d₂ = 54mm
l₁: chiều sâu của típ đen, đầu này sẽ chụp vào con tán hoặc bulong. Thông số này khá quan trọng vì đôi khi cần xiết con ốc nhưng đầu bulong lòi ra dài quá thì cũng không chụp cái socket vào được.

Mã SKU	Giá (VND)	Kho	Dài tổng	Size đầu tuýp	Đk đầu tuýp	Độ sâu lỗ lục lăng (l1)
792-19	1.600.000 đ		56mm	19mm	35.5 mm	12mm
792-21	1.600.000 đ		56mm	21mm	38mm	13mm
792-22	1.600.000 đ		56mm	22mm	39.5mm	14mm
792-24	1.600.000 đ		57mm	24mm	42mm	16mm
792-25	1.600.000 đ		58mm	25mm	43mm	17mm
792-26	1.600.000 đ		58mm	26mm	44,5mm	17mm
792-27	1.600.000 đ		59mm	27mm	45,5mm	18mm
792-28	1.600.000 đ		58mm	28mm	46mm	19mm
792-29	1.600.000 đ		60mm	29mm	48mm	19mm
792-30	1.600.000 đ		61mm	30mm	49,5mm	20mm
792-32	1.600.000 đ		61mm	32mm	52mm	21mm
792-33	1.700.000 đ		61mm	33mm	53mm	21mm
792-34	1.700.000 đ		62mm	34mm	54,5mm	22mm
792-36	1.700.000 đ		64mm	36mm	57mm	24mm
792-38	1.900.000 đ		64mm	38mm	59,5mm	25mm
792-41	2.100.000 đ		68mm	41mm	63mm	26mm
792-42	2.100.000 đ		68mm	42mm	64,5mm	26mm
792-46	2.300.000 đ		72mm	46mm	69,5mm	28mm
792-50	2.500.000 đ		76mm	50mm	74,5mm	31mm
792-52	2.800.000 đ		76mm	52mm	76mm	31mm
792-55	2.800.000 đ		80mm	55mm	80,5mm	33mm
792-60	3.400.000 đ		85mm	60mm	87mm	36mm
792-65	4.600.000 đ		90mm	65mm	93mm	39mm
792-70	5.200.000 đ		95mm	70mm	99,5mm	41mm
792A-3/4	2.000.000 đ		55mm	3/4 inch	35mm	9,5mm
792A-15/16	2.000.000 đ		55mm	15/16 inch	41mm	13mm
792A-1	2.000.000 đ		55mm	1 inch	43mm	13mm
792A-1.1/8	2.000.000 đ		57mm	1 1/8 inch	48mm	16,5mm
792A-1.1/4	2.000.000 đ		57mm	1 1/4 inch	51mm	17mm
792A-1.5/16	2.000.000 đ		60mm	1 5/16 inch	54mm	19mm
792A-1.3/8	2.200.000 đ		60mm	1 3/8 inch	54mm	19mm
792A-1.7/16	2.200.000 đ		60mm	1 7/16 inch	54mm	19mm
792A-1.1/2	2.200.000 đ		64mm	1 1/2 inch	60mm	22mm
792A-1.5/8	2.600.000 đ		64mm	1 5/8 inch	63mm	22mm
792A-1.13/16	3.000.000 đ	1	69mm	1 13/16 inch	70mm	25,5mm
792A-1.7/8	3.200.000 đ		72mm	1 7/8 inch	70mm	27mm
792A-2	3.700.000 đ	1	72mm	2 inch	73mm	27mm
792A-2.3/16	4.600.000 đ		80mm	2 3/16 inch	82mm	32mm
792A-2.1/4	4.800.000 đ		80mm	2 1/4 inch	82mm	33mm

Đầu tuýp đen vuông 1 inch ELORA 792, chuyên dùng cho máy xiết ốc

Đầu tuýp đen ELORA 792- vuông 1 inch, loại ngắn

Ý nghĩa các ký hiệu trên hình ở giữa
