Vam tháo vòng bi bằng thủy lực tích hợp bơm, xylanh. Tay đòn xoay 360o linh hoạt, tháo rời được. Hoán chuyển từ 2 sang 3 chấu và ngược lại. Chân cảo có 2 bước chuyển vị, thay đổi độ với. Bega Special Tools.
91.860.000 đ
Chưa bao gồm VAT và vận chuyển
Mô tả
Cảo thủy lực 2 trong 1 BETEX HP, tích hợp xylanh và bơm sẵn. Vận hành đơn giản chỉ với 1 van tay gạt chuyển trạng thái. Mỗi model khác nhau có độ mở ngàm khác nhau. Áp suất làm việc lớn nhất 700 bar, tương đương 10000 psi.
Có cơ cấu bảo vệ quá áp, an toàn cho các cấu kiện.
Thiết kế giống như cái cùm nên trong nhiều tình huống còn được gọi là cùm thủy lực.
Vam thủy lực chuyên dụng tháo các vòng bi, bạc đạn, bánh răng, khớp nối. Đây là dòng cảo kinh tế bởi khi bạn mua 1 nhưng được 2. Thêm nữa, vam là loại 2 càng, hoán chuyển thành 3 càng như mong muốn. Việc tháo lắp cũng đơn giản, nhanh chóng và không cần trợ giúp của người thứ 2.
Cảo thủy lực 2 trong 1 BETEX HP là một dòng sản phẩm vam có tích hợp sẵn xylanh và bơm. Điều này giúp đơn giản hóa quá trình vận hành chỉ với việc sử dụng 1 van tay gạt để chuyển trạng thái hoạt động của cảo.
Mỗi model của BETEX HP có độ mở ngàm khác nhau. Cho phép cạp và kéo các vật liệu có kích thước và đường kính riêng. Vam bi HP series có luôn có kèm theo bộ áo trùm an toàn chống bung càng. Bạn nên sử dụng kèm với áo này theo khuyến cáo của nhà sản xuất.

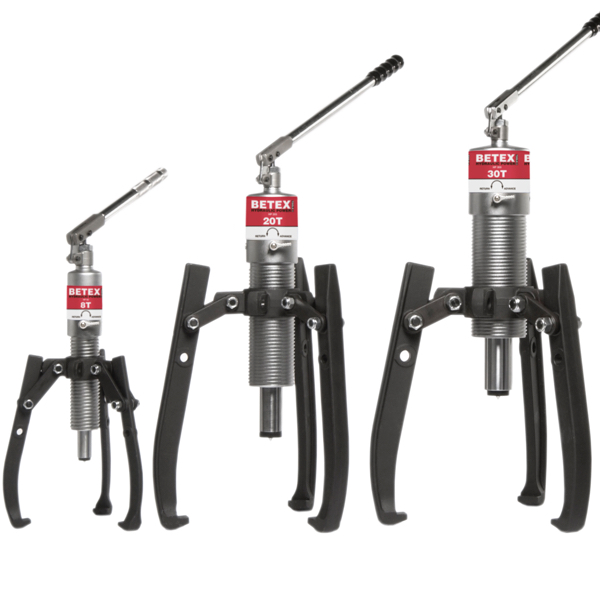

Cảo thủy lực 2 trong 1 BETEX HP
tích hợp xylanh và bơm.

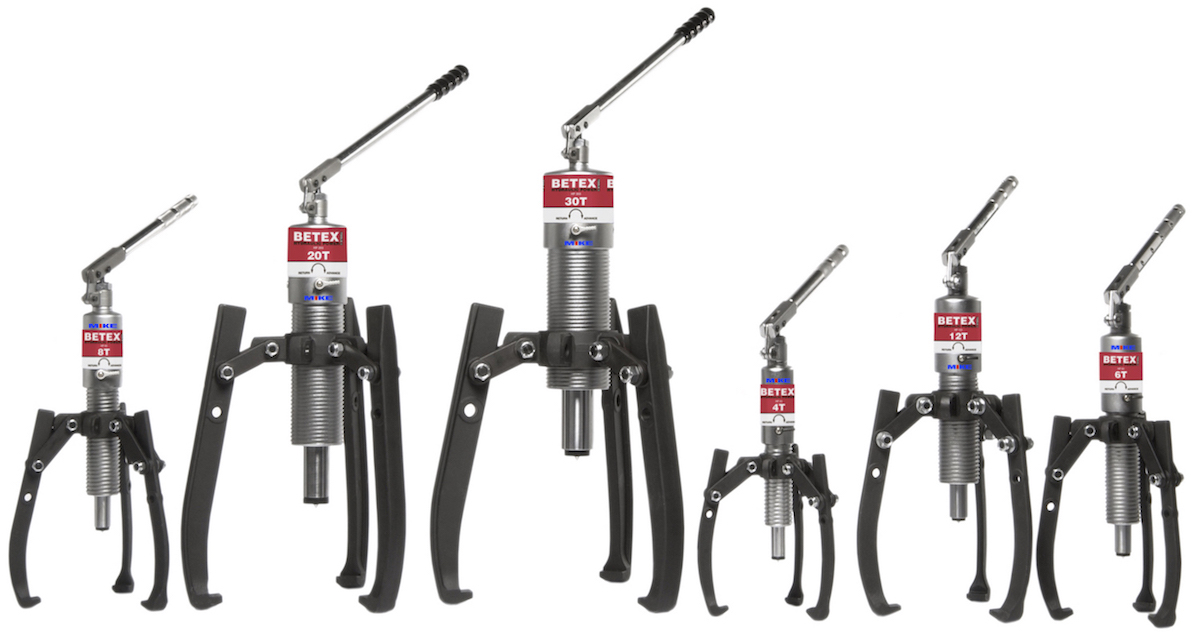

Loại vam này có tải trọng tương ứng 4, 6, 8, 12, 20, 30 tấn. Các chân cảo HP (Hydraulic Puller) mở đóng độc lập với nhau. Liên kết với nhau bằng chạc 3 (4 thì đúng hơn). Điều chỉnh độ với của chân cảo bằng đai trên thân xylanh. Bước ren dài nên thay đổi rất nhanh.
Tùy theo tải trọng khác nhau, phương thức đóng gói khác nhau và các phụ kiện bên trong cũng khác. Tải trọng từ 4 đến 12 tấn sẽ đựng trong vali bằng nhựa ABS, dạng đúc có nhiều khoang chuyên biệt. Mỗi cơ phận được đựng trong một khuôn riêng, không rơi rớt hay xô đẩy khi vận chuyển. Tải trọng của vam thủy lực HP203, HP303 tương ứng là 20 và 30 tấn, đựng trong vali sắt. Thùng sắt sơn tĩnh điện, có quai khiêng vận chuyển ở 2 đầu. Có khoen cài nắp phía trước. Trọng lượng khá năng cho 2 model này. ⇒ Xem thêm: cảo sử dụng bơm rời HXP, tự định tâm, 8 đến 50 tấn
Vam thủy lực BETEX HP được đóng gói và cung cấp theo từng model và tải trọng khác nhau, do đó phương thức đóng gói cũng sẽ khác nhau tùy thuộc vào yêu cầu của sản phẩm. Tuy nhiên, BETEX HP được đóng gói bằng cách sử dụng các vali bằng nhựa ABS cứng.

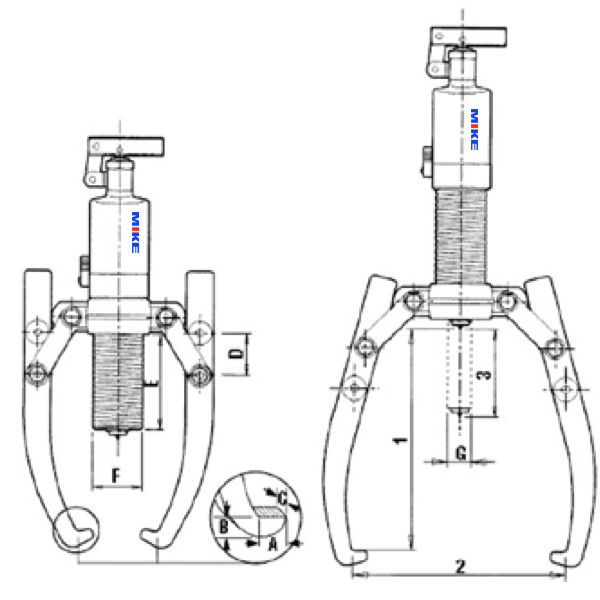

Kích thước vật lý của cảo BETEX HP
Các số đo hay thông số cơ khí của cơ cấu cơ khí được thể hiện dưới bảng sau. Bạn dóng tương ứng cho từng model. Kích thước thực tế có thể dung sai một vài mm nhưng không đáng kể.
Các chân cảo vòng bi mở đóng độc lập với nhau và được liên kết bằng cơ cấu chạc 3 (hoặc có thể là 4). Điều chỉnh độ mở ngàm của các chân vam được thực hiện bằng cách sử dụng đai trên thân xylanh. Bega Special Tools thiết kế bước ren dài giúp thay đổi nhanh chóng và thuận tiện.
Cách gọi tên các cơ phận cũng có tính ước lệ. Có nhiều cách hiểu khác nhau và diễn đạt nó cũng vậy.
Các phụ kiện đi kèm với vảo thủy lực BETEX HP cũng sẽ khác nhau tùy theo model và tải trọng. Điều này bao gồm các phụ kiện như đai ốc, đai ren, và các công cụ khác cần thiết để điều chỉnh và sử dụng cảo tháo vòng bi, bánh răng một cách hiệu quả.
A
Độ sâu mấu cảo, vam
E
Hành trình, khoảng dịch chuyển xylanh
B
Độ dày mấu (khe hở nhỏ nhất cần thiết)
F
Đường kính ngoài xylanh, thân bơm
C
Chiều rộng mấu vam
G
Đường kính ty, cần xylanh
D
Bước chuyển độ với, mở rộng ngàm
Vam tích hợp bơm BETEX HP là một công cụ chuyên dụng để tháo các vòng bi, bạc đạn, bánh răng, khớp nối và các thành phần khác. Với thiết kế đặc biệt, nó có khả năng chuyển đổi giữa 2 càng và 3 càng tùy theo nhu cầu. Việc tháo lắp trở nên đơn giản, nhanh chóng và không cần sự trợ giúp của người thứ hai.
Bảng chi tiết các kích thước ngàm
Đặc biệt, BETEX HP được thiết kế với cơ cấu bảo vệ quá áp, giúp bảo vệ các cấu kiện bên trong an toàn khi áp suất vượt quá mức cho phép. Điều này đảm bảo tính ổn định và bền bỉ của sản phẩm trong quá trình sử dụng.
Model
Amm
Bmm
Cmm
Dmm
Emm
Fmm
Gmm
K.lượngkg
HP43
11
6
22
32
84
42
22
4.5
HP63
13
10
25
51
122
45
25
4.5
HP83
11
10
25
51
122
50
25
6.5
HP123
13
10
29
51
118
60
28
8.0
HP203
14
27
33
60
161
80
40
22
HP303
14
27
38
60
155
98
50
32
Thường thì bảng thông số này ít được quan tâm, nhưng nó thực sự hữu ích khi bạn vận hành trong không gian hẹp. Các khe hở còn lại trong máy móc, thiết bị có đủ để đưa cảo BETEX HP vào hay không? Nếu thao tác ngoài không gian rộng, các thông số trên không cần tham chiếu đến nó.
Thiết kế bảo vệ quá áp và khả năng điều chỉnh độ mở ngàm, BETEX HP đáp ứng nhu cầu sử dụng trong bảo trì các thiết bị quay.
thằng cảo dòng HP của BETEX này, khỏe khoản càng nó tháo lắp linh hoạt được, chỉnh 2.3 chấu đỡ tốn lúa hehe 😆
Bảo Hân
2024-07-12 08:40:24
★ 5
Với thiết kế 2 trong 1 cung cấp 2 chế độ hoạt động 2 càng và 3 càng, đáp ứng nhu cầu tháo lắp đa dạng. Ngoài ra việc tích hợp xylanh và bơm giúp loại bỏ nhu cầu sử dụng bơm thủy lực rời, tiết kiệm thời gian và công sức.
Tiến Đạt
2024-07-11 18:07:15
★ 5
Khi cảo BETEX HP bị vượt tải, cơ cấu bảo vệ quá áp sẽ kích hoạt và dầu sẽ đi vòng tròn về buồng thay vì vào khoang chịu lực.
Cường PK
2024-07-11 17:54:48
★ 5
Kết hợp xylanh và bơm trong một thiết bị, giúp đơn giản hóa quá trình sử dụng. Với các model từ 4 đến 30 tấn, bạn cần chọn tải trọng dư ra để cảo nhẹ nhàng. Có cơ cấu bảo vệ quá áp và áo trùm an toàn chống bung càng, người dùng cần được đào tạo để sử dụng an toàn và hiệu quả. Ngoài ra bạn có thể tham khảo thêm loại cảo thủy lực BETEX HSP tự định tâm, cho phép nắm chặt các vật liệu ở vị trí chính xác mà không cần sự can thiệp từ người vận hành.
Lâm Lê
2024-07-11 17:48:15
★ 5
Ồ, cảo thủy lực 2 trong 1 BETEX HP, tích hợp xylanh và bơm, khác gì mua 1 tặng 2, mà sản phẩm này còn khả năng chuyển đổi giữa 2 càng và 3 càng. Linh hoạt, tiện lợi
Phương HTQ
2024-07-11 17:41:35
★ 5
Cảo thủy lực 2 trong 1 BETEX HP, tích hợp xylanh và bơm giảm thiểu thời gian chuẩn bị và thao tác.
Phương Hát-Tê-Cuy 20 chủi
Như Quỳnh LA
2024-07-11 17:40:53
★ 5
BETEX HP là cảo thủy lực tích hợp xylanh và bơm, vận hành bằng 1 van tay gạt. Được thiết kế để tháo lắp vòng bi, bạc đạn, bánh răng một cách nhanh chóng và đơn giản, không cần người trợ giúp. Có cơ cấu bảo vệ quá áp và thiết kế linh hoạt, phù hợp với nhiều ứng dụng công nghiệp khác nhau.
Long TQ
2019-08-23 06:34:54
★ 5
Đây là dòng cảo thủy lực hay vam tháo vòng bi có chi phí đầu tư thấp nhất. Phù hợp với nhiều ứng dụng khác nhau.
Khả năng hoán chuyển linh hoạt cũng là điểm mạnh của dòng BETEX HP43, HP63, HP83, HP123, HP203 và HP303
