Bộ thước đo lỗ Schwenk với đầu đo bằng thép, đo nhanh và chính xác đường kính trong của các lỗ. Với thiết kế chuyên dụng cho công việc trong xưởng.

Dụng cụ đo đảm bảo độ chính xác cao, được cấu tạo từ các vật liệu bền như thép không gỉ và có đĩa cách nhiệt để giảm thiểu sự biến dạng do nhiệt.

Đo nhanh và chính xác đường kính trong của lỗ
Đầu đo bằng thép cứng, bền bỉ trong môi trường công nghiệp
Dải đo rộng từ 4,5 mm đến 800 mm
Độ sai lệch thấp: ±0.50 µm cho lỗ nhỏ, ±1.50 µm cho lỗ lớn
Số lượng chốt đo từ 5 đến 11 chốt tùy kích thước
Thiết kế thân thước thép không gỉ với đĩa cách nhiệt

Bên cạnh đó, các chốt đo được làm từ thép cứng, có độ bền cao, giúp duy trì độ chính xác lâu dài trong quá trình sử dụng.

Bộ thước đo lỗ có đầu đo bằng thép chưa gồm đồng hồ so

Vật liệu và cấu tạo: Thân thước làm từ thép không gỉ, có độ cứng và bền bỉ cao. Các chốt đo được làm từ thép cứng, phù hợp để sử dụng trong môi trường công nghiệp có độ mài mòn cao.
Dải đo rộng và đa dạng: Dòng sản phẩm này cung cấp dải đo từ 4,5 đến 800 , cho phép sử dụng trong nhiều ứng dụng khác nhau từ các lỗ nhỏ đến các lỗ lớn. Điều này đáp ứng nhu cầu đa dạng trong đo lường và kiểm soát chất lượng của các chi tiết cơ khí.
Độ sai lệch chỉ ở mức ±0.50 µm cho dải 4.5 – 290 và ±1.50 µm cho dải 280 – 800 , đảm bảo kết quả đo chính xác và phù hợp cho các ứng dụng đòi hỏi sự chính xác cao.
Số lượng và kích cỡ các điểm tiếp xúc: Mỗi bộ thước đo được trang bị từ 5 đến 11 chốt đo, tùy thuộc vào kích thước đo lường, cho phép người dùng linh hoạt trong việc lựa chọn chốt phù hợp nhất cho từng ứng dụng.

Thông số kỹ thuật chi tiết

Bộ thước đo lỗ Schwenk với đầu đo bằng thép là lựa chọn tin cậy cho các kỹ sư trong quá trình thi công kết cấu kim loại và kiểm tra chất lượng sản phẩm. Với dải đo rộng, độ chính xác cao và thiết kế linh hoạt, dòng sản phẩm này đáp ứng nhu cầu đa dạng từ các ứng dụng đơn giản đến phức tạp.

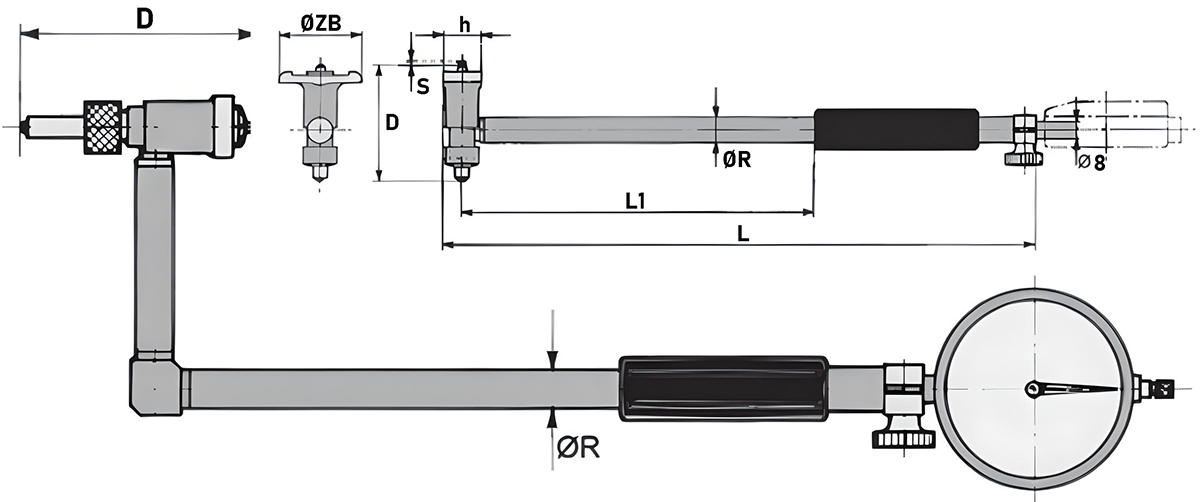

Model	Dải đo	Sl chốt	Chiều dài		Đ.kính (R)	Đk thân (S)	Chiều cao thân (h)	Độ dịch chuyển (ZB)
Model	mm	chốt	L1 mm	L mm	mm	mm	mm	mm
230700	18 – 35	9	110	206	8	0.8	5.4	14.8
230701	35 – 60	6	138	243	10	1	7.3	28
230702	50 – 100	11	177	295	12	1.4	8.5	45
230703	50 – 150	11	177	295	12	1.4	8.5	45
230704	100 – 160	7	234	365	18	1.6	11.5	75
230705	100 – 230	7	234	365	18	1.8	11.5	75
230706	160 – 290	7	234	365	18	1.8	11.5	120
230706	160 – 360	7	234	365	18	1.6	11.5	120
230708	280 – 410	7	400	550	24	2.6	16	165
230709	280 – 510	7	400	550	24	2.6	16	165
230710	400 – 800	11	700	855	24	2.6	17.5	300

Độ lặp lại của thước chính xác, với độ sai lệch ±0.50 µm cho lỗ từ 4,5 đến 290 mm và ±1.50 µm cho lỗ từ 280 đến 800 mm. Bộ này có dải đo từ 4,5 mm đến 800 mm và cung cấp từ 5 đến 11 chốt đo, tùy kích cỡ.

Mã SKU	Giá (VND)	Số đầu đo	Đường kính
230704	39.700.000 đ	7	Ø18mm
230705	41.400.000 đ	7	Ø18mm
230706	58.600.000 đ	7	Ø18mm
230707	56.900.000 đ	7	Ø18mm
230700	26.000.000 đ	9	Ø8mm
230708	135.500.000 đ	7	Ø24mm
230709	137.500.000 đ	7	Ø24mm
230701	26.000.000 đ	6	Ø10mm
230710	203.600.000 đ	11	Ø24mm
230702	28.400.000 đ	11	Ø12mm
230703	29.500.000 đ	11	Ø12mm
