Bộ kìm bấm cos và cắt cáp đa năng MultiPro của Cimco kết hợp hai chức năng trong một thiết bị chạy pin thủy lực, phục vụ cho công việc bấm cos và cắt cáp trong lắp đặt, bảo trì hệ thống điện. Nhờ thiết kế nhỏ gọn và khả năng thay đổi đầu kẹp nhanh chóng, MultiPro giúp kỹ thuật viên làm việc hiệu quả hơn mà không cần sử dụng nhiều dụng cụ riêng lẻ.
Lực bấm 62 kN và dải bấm từ 6 – 300 mm² đảm bảo kết nối điện chắc chắn, đáp ứng tiêu chuẩn
an toàn. Khả năng cắt cáp lên đến 50 mm cho phép xử lý dây đồng và nhôm nhanh chóng. Đầu kẹp xoay 360° giúp thao tác linh hoạt trong nhiều điều kiện làm việc.
Máy dừng động cơ ngay lập tức sau khi hoàn thành thao tác, đảm bảo an toàn. Đèn LED tích hợp hỗ trợ làm việc trong điều kiện thiếu sáng. Vỏ nhựa sợi gia cố giúp giảm trọng lượng mà vẫn đảm bảo độ bền. Bộ sản phẩm gồm hai pin 18V/2Ah, bộ sạc, dây đeo và hộp đựng XL-BOXX giúp bảo quản gọn gàng.
Bộ máy ép đầu cos và cắt cáp đa năng Multi Pro
MultiPro tối ưu không gian và chi phí so với việc sử dụng nhiều công cụ riêng lẻ. Thiết kế tiện dụng, thao tác đơn giản và khả năng vận hành chính xác giúp kỹ thuật viên hoàn thành công việc nhanh chóng, phù hợp với yêu cầu trong các công trình điện công nghiệp và dân dụng.
Bộ
kìm bấm cos và cắt cáp đa năng MultiPro của Cimco chạy bằng pin thủy lực, kết hợp hai chức năng chính:

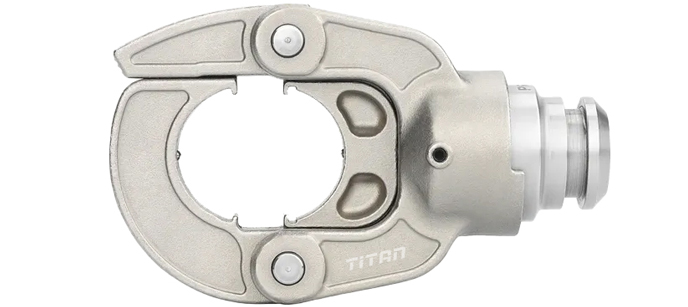

| Bấm cos (crimping), mã 10 6350: |
|
 |
- Lực bấm: 62 kN
- Dải bấm: 6 – 300 mm²
- Thời gian bấm: 2 – 5 giây (tùy theo tiết diện dây)
- Phù hợp cho nhiều loại đầu cos với nhiều kích thước khác nhau.
|

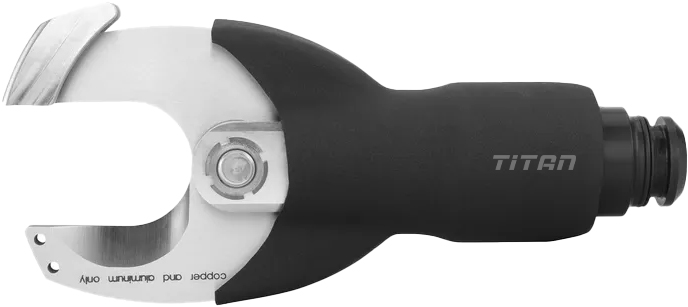

| Cắt cáp (cutting), mã 10 6352: |
|
 |
- Đường kính cắt tối đa: 50 mm
- Thời gian cắt: 9 giây
- Cắt được dây đồng, nhôm (dạng sợi mịn và sợi to)
- Không phù hợp để cắt thép (ACSR).
|
Tính năng nổi bật của kìm bấm cos chạy pin, thủy lực
- Hệ thống thay đổi đầu kẹp nhanh chóng, không cần dụng cụ, giúp chuyển đổi giữa chức năng bấm cos và cắt cáp dễ dàng.
- Đầu kẹp xoay 360°, linh hoạt trong mọi tình huống làm việc.
- Dừng động cơ ngay lập tức sau khi hoàn thành thao tác, tăng độ an toàn.
- Vỏ nhựa sợi gia cố, giảm trọng lượng nhưng vẫn đảm bảo độ bền.
- Thiết kế dạng súng cân đối, giúp thao tác thoải mái, không mỏi tay.
- Tích hợp đèn LED chiếu sáng, hỗ trợ làm việc trong môi trường thiếu sáng.
- Đi kèm hộp đựng XL-BOXX, chứa cả dụng cụ và 12 bộ chèn bấm cos.
Ngoài hai đầu kẹp chính, MultiPro còn có thể gắn thêm các đầu kẹp khác như
đục lỗ tôn, cắt thanh ray DIN, cắt thanh cáp và
cắt bu lông (các phụ kiện này có thể đặt riêng).
Bộ sản phẩm bao gồm:
- Thân máy MultiPro
- Đầu bấm cos và đầu cắt cáp
- 2 pin Li-ion 18V/2Ah
- Bộ sạc
- Dây đeo hỗ trợ thao tác
- Hộp đựng XL-BOXX có lót mút bảo vệ dụng cụ.
Bộ kìm này phù hợp cho các công việc
lắp đặt, bảo trì và sửa chữa hệ thống điện, đặc biệt là trong môi trường công nghiệp và công trình.
Thông số kỹ thuật và tính năng của kìm cắt cáp - ép cos
- Lực bấm cos: 62 kN
- Dải bấm cos: 6 – 300 mm²
- Thời gian bấm: 2 – 5 giây (tùy tiết diện)
- Khả năng cắt cáp: Đường kính tối đa 50 mm (đồng, nhôm dạng sợi mịn và sợi to)
- Thời gian cắt: 9 giây
- Không phù hợp: Cắt thép (ACSR)
- Trọng lượng: 3.050 g (không bao gồm đầu kẹp)
- Kích thước (không tính đầu kẹp): 280 x 75 x 230 mm
- Pin: 2 x 18V/2Ah Li-ion
- Nhiệt độ hoạt động: -10°C đến +60°C
- Thay đổi đầu kẹp nhanh chóng, không cần dụng cụ
- Đầu kẹp xoay 360°, dễ dàng thao tác trong mọi tư thế
- Dừng động cơ ngay lập tức, đảm bảo an toàn
- Thiết kế cân đối dạng súng, giúp thao tác thoải mái
- Vỏ nhựa gia cố, giảm trọng lượng nhưng vẫn chắc chắn
- Đèn LED tích hợp, hỗ trợ làm việc trong điều kiện thiếu sáng
- Đi kèm hộp đựng XL-BOXX, bảo quản gọn gàng, dễ di chuyển
- Hỗ trợ các đầu kẹp mở rộng như đục lỗ tôn, cắt thanh ray DIN, cắt cáp, cắt bu lông (đặt riêng)
Dưới đây là bảng chi tiết các đầu khuôn ép cos (die) của bộ kìm bấm cos và cắt cáp đa năng MultiPro
| Tiết diện (mm²) |
Mã số khuôn ép (R) |
Mã số khuôn ép (RD) |
Mã số khuôn ép (AL) |
Mã số khuôn ép (AE) |
Mã số khuôn ép (ZA) |
Mã số khuôn ép (ERU) |
Mã số khuôn ép (F) |
| 6 |
10 5711 |
10 5670 |
10 5730 |
- |
- |
- |
- |
| 10 |
10 5712 |
10 5672 |
10 5731 |
10 5784 |
10 5749 |
10 5760 |
10 5770 |
| 16 |
10 5713 |
10 5674 |
10 5732 |
- |
10 5750 |
10 5761 |
10 5771 |
| 16 – 25 |
- |
- |
- |
10 5785 |
- |
- |
- |
| 25 |
10 5714 |
10 5676 |
10 5733 |
- |
10 5751 |
10 5762 |
10 5772 |
| 35 |
10 5715 |
10 5678 |
10 5734 |
10 5786 |
10 5752 |
10 5763 |
10 5773 |
| 50 |
10 5716 |
10 5680 |
10 5735 |
10 5787 |
10 5753 |
10 5764 |
10 5774 |
| 70 |
10 5717 |
10 5682 |
10 5736 |
10 5788 |
10 5754 |
10 5765 |
10 5775 |
| 95 |
10 5718 |
10 5684 |
10 5737 |
- |
10 5755 |
- |
10 5776 |
| 95 – 120 |
- |
- |
- |
10 5789 |
- |
- |
- |
| 120 |
10 5719 |
10 5686 |
10 5738 |
- |
10 5756 |
- |
10 5777 |
| 150 |
10 5720 |
10 5688 |
10 5739 |
10 5790 |
10 5757 |
- |
10 5778 |
| 185 |
10 5721 |
10 5690 |
10 5740 |
10 5791 |
10 5758 |
- |
10 5779 |
| 240 |
10 5722 |
10 5692 |
10 5741 |
10 5792 |
10 5759 |
- |
10 5799 |
| 300 |
10 5723 |
10 5694 |
10 5742 |
10 5793 |
- |
- |
- |
| 2 x 4 |
- |
- |
- |
- |
- |
- |
10 5780 |
| 2 x 6 |
- |
- |
- |
- |
- |
- |
10 5781 |
| 2 x 10 |
- |
- |
- |
- |
- |
- |
10 5782 |
| 2 x 16 |
- |
- |
- |
- |
- |
- |
10 5783 |
Mỗi loại khuôn ép (die) phù hợp với các tiêu chuẩn khác nhau, tùy vào loại đầu cos và vật liệu cáp cần sử dụng.
Bộ MultiPro gồm thân máy, đầu bấm cos và đầu cắt cáp.
Nhờ hệ thống thay đổi đầu kẹp, MultiPro chạy pin thủy lực có thể thực hiện nhiều tác vụ chỉ với một thiết bị chuyên nghiệp. Thân máy tạo lực ép 62 kN và có hành trình 32 mm.
Đèn LED chiếu sáng khu vực làm việc, các đầu kẹp dễ khóa. Dụng cụ có chức năng tự động trả về sau khi cắt và bấm cos, đồng thời có tùy chọn trả về thủ công trong trường hợp khẩn cấp.
Thiết kế cân đối và công thái học giúp thao tác thoải mái. Ngoài ra, phanh động cơ ngăn chặn piston hoạt động quá đà gây nguy hiểm. Với chu kỳ thao tác từ 3 – 7 giây và tuổi thọ lên đến 20.000 lần vận hành, thiết bị hoạt động hiệu quả và bền bỉ.
Các đầu kẹp có thể xoay 180°, tăng tính linh hoạt. Đèn báo mức pin hiển thị trạng thái pin, trong khi hệ thống pin Li-ion DEWALT 18V đảm bảo hiệu suất ổn định. Dây đeo vai tùy chọn có thể gắn thêm để tăng sự thoải mái khi sử dụng.
Hệ thống hoán đổi MultiPro bao gồm các đầu kẹp sau:
Đầu bấm cos có thể lắp các khuôn bấm khác nhau, cho phép bấm đầu cos ống và đầu nối từ 6 – 300 mm². Cũng có thể bấm đầu cos nén DIN 46235 và đầu nối từ 6 – 300 mm². Ngoài ra, bấm đầu cos nhôm và AlCu từ 10 – 300 mm², bấm đầu cos theo DIN 46234 từ 10 – 70 mm², cũng như đầu cos chụp dây theo DIN 46228 từ 10 – 95 mm².
Đầu cắt cáp có thể cắt dây nhôm, đồng, cũng như dây có đường kính tối đa 50 mm (cáp lớp 2/5/6 theo IEC 60228).
Lưu ý khi mua bộ máy cắt - bấm cos bằng thủy lực Multi PRO
- Đầu cắt không phù hợp để cắt cáp thép gia cường (ACSR).
- Khuôn bấm không đi kèm theo bộ.
